Compararea caracteristicilor reductoarelor planetare și reductoarelor cu angrenaje melcate

Un reductor este un mecanism intermediar care conectează sursa de alimentare și dispozitivul de acționare, potrivind viteza și transmiterea cuplului. Există multe tipuri de reductoare, inclusiv reductoare armonice, reductoare RV, reductoare planetare , și reductoare cu angrenaje melcate.

Printre aceste tipuri de reductoare, reductoarele planetare și reductoarele cu angrenaje melcate sunt ambele foarte frecvente în transmisia mecanică și automatizarea industrială și sunt principalele produse ale Shanghai SGR Heavy Industry Machinery Co., Ltd., un producător de reductoare de lungă durată. Cu o experiență de peste 15 ani în cercetarea și dezvoltarea și producția de reductoare industriale, SGR a realizat o comparație detaliată între reductoarele planetare și reductoarele cu angrenaje melcate.

(1) Reductor planetar

Un reductor planetar este un dispozitiv de transmisie mecanică care constă dintr-un angrenaj solar, angrenaje planetare, un suport planetar și un angrenaj inel intern. Transmite putere prin rotirea unei serii de angrenaje planetare în jurul unui angrenaj solar central și poate obține un efect mare de amplificare a cuplului într-un spațiu relativ mic.

Patru caracteristici majore ale reductorului planetar:

1. Eficiență ridicată a transmisiei și structură compactă

Eficiența transmisiei reductoarelor planetare este de obicei peste 90%, cu pierderi reduse de energie și eficiență ridicată a transmisiei. Reductoarele planetare folosesc un sistem de angrenaje planetare cu o structură relativ compactă, făcându-le potrivite pentru scenarii de aplicare cu spațiu limitat.

2. Gamă largă de raporturi de transmisie și capacitate portantă puternică

Reductoarele planetare pot obține un raport de transmisie mai mare prin combinarea angrenajelor de diferite dimensiuni. Deoarece mai multe angrenaje funcționează simultan, reductoarele planetare au o capacitate portantă mai mare și pot rezista la sarcini radiale și axiale mai mari.

3. Stabilitate bună și control precis

Angrenajele unui reductor planetar sunt distribuite uniform, iar sarcinile de pe fiecare componentă sunt echilibrate, rezultând o stabilitate și netezime mai bune. În prezent, majoritatea reductoarelor planetare folosesc un design de joc redus, care reduce jocul, îmbunătățește precizia transmisiei și asigură precizia și stabilitatea transmisiei în timpul funcționării pe termen lung.

4. Durată lungă de viață și aplicare largă

Forța uniformă asupra angrenajelor și procesul de fabricație de înaltă calitate conferă reductorului planetar o durată de viață lungă.

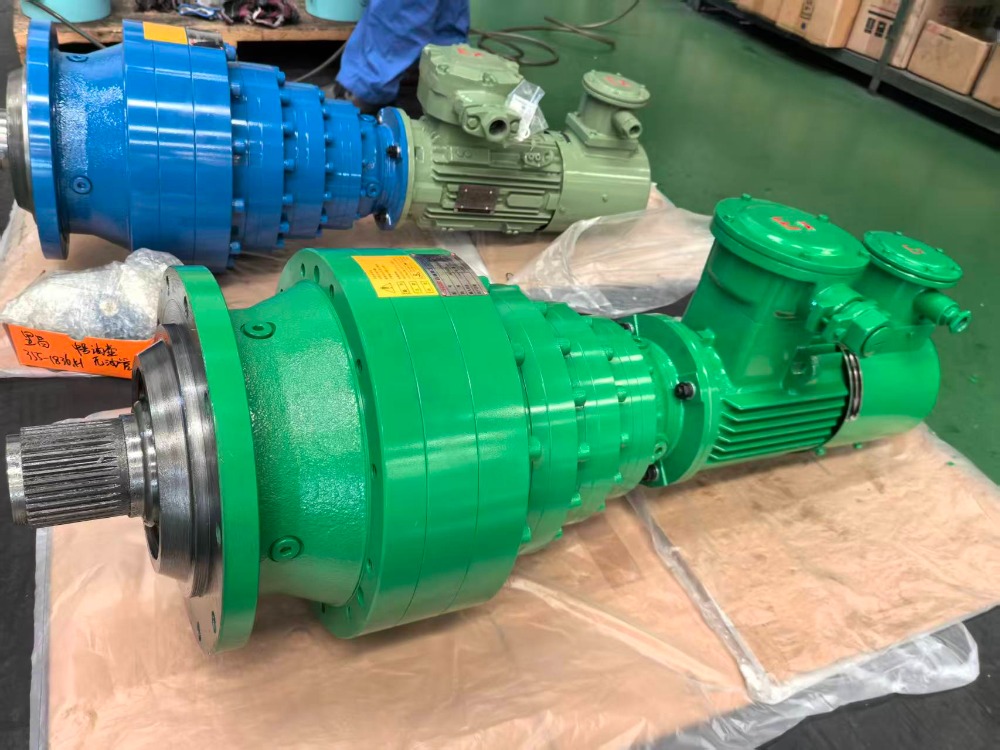

De exemplu, angrenajele reductoarelor planetare ale SGR sunt fabricate din 20CrMnTi, carburate și stinse, apoi măcinate. Acestea oferă avantaje precum distribuția sarcinii cu mai mulți dinți, funcționare stabilă și fiabilă și eficiență mecanică ridicată. Reductoarele planetare SGR sunt utilizate pe scară largă în diverse sectoare industriale, inclusiv mașini de construcții, mașini auxiliare marine, mașini de minerit și mașini de imprimare și vopsire a textilelor.

（2）Reductor melcat

Un reductor melcat realizează reducerea vitezei și amplificarea cuplului între arborii de intrare și de ieșire prin îmbinarea unei roți melcate și a unui melc. Roata melcată este o roată dințată cu formă elicoidală, în timp ce melcul este arborele de transmisie, de obicei în formă de spirală. Această îmbinare între cele două oferă reductorului melcat caracteristicile sale unice de transmisie.

Patru caracteristici majore ale reductorului angrenajului melcat:

1. Structură compactă, poate atinge un raport mare de reducere

Reductoarele cu angrenaje melcate necesită doar o roată melcată și un melc, făcându-le relativ compacte. Acestea au de obicei un raport de reducere mare, variind de la 10:1 la 100:1 sau chiar mai mare, permițând o ieșire de cuplu mare și făcându-le potrivite pentru aplicații care necesită o putere mare de ieșire.

2.Autoblocare unică

Reductoarele cu angrenaje melcate au o proprietate puternică de autoblocare, împiedicând rotirea melcului prin acționarea inversă a roții melcate. Acest lucru mărește siguranța și le face foarte utile în aplicații în care este necesar să se prevină căderea liberă a încărcăturii. Funcția de autoblocare reduce, de asemenea, apariția accidentelor în domeniul mecanic și industrial.

3. Rezistent la uzură și durabil, durată de viață lungă

Acum, pe piață, reductoarele cu angrenaje melcate sunt de obicei fabricate din bronz sau din alte materiale rezistente la uzură, oferind rezistență și durabilitate superioare la uzură. Aceste materiale sunt potrivite pentru condiții de funcționare pe termen lung, cu sarcină mare, prelungind durata de viață a reductorului cu angrenaj melcat.

Mai mult, angrenajul melcat dintr-un reductor melcat utilizează de obicei un profil de dinte evolvent. Acest design asigură o cuplare mai lină între melcat și roata melcat, reducând șocul și vibrațiile, îmbunătățind astfel eficiența transmisiei și durata de viață.

4. Funcționare lină și zgomot redus

La reductoarele cu angrenaje melcate, angrenajul dintre roata melcată și melcat este foarte lină, reducând astfel zgomotul. Mai mult, reductoarele moderne de angrenaje melcate sunt în general fabricate folosind mașini-unelte CNC, asigurând acuratețea dimensională de bază și precizia profilului dinților melcului și roții melcate și reducând semnificativ vibrațiile și zgomotul în timpul funcționării.

De exemplu, melcul reductoarelor melcate SGR este fabricat din 20CrMnTi, carburat și stins, apoi măcinat, iar roata melc este construită din aliaj de bronz de înaltă performanță, rezultând rezistență de lungă durată la uzură, eficiență ridicată a transmisiei și o durată de viață lungă.

În comparație cu perechile melcate și angrenaje melcate cilindrice similare, oferă o capacitate de încărcare și o eficiență de transmisie semnificativ îmbunătățite. De asemenea, dispune de autoblocare mecanică la viteze mari, sporind efectiv siguranța utilajelor. SGR, în colaborare cu universitățile relevante, a efectuat cercetări sistematice privind proiectarea, procesul, producția, asamblarea și testarea, sperând să promoveze dezvoltarea și promovarea acestei tehnologii inovatoare de transmisie inventată de chinezi. Dimensiunile de montare sunt interschimbabile cu unitățile de viteză melcat CAVEX® de la o companie străină, iar componentele cheie ale transmisiei pot fi, de asemenea, personalizate.

（3） Diferențele în domeniile de aplicare ale celor două reductoare

Reductoarele cu angrenaje planetare sunt potrivite pentru aplicații care necesită o eficiență ridicată a transmisiei, o transmisie precisă și un raport mic de reducere. Domeniile de aplicare și echipamentele specifice includ adesea: linii de producție automate, excavatoare, macarale, echipamente miniere, turbine eoliene, echipamente de prelucrare a alimentelor, mașini textile, mașini de imprimare etc.

Reductoarele cu angrenaje melcate sunt potrivite pentru domeniile industriale și mecanice care necesită un cuplu mare, autoblocare puternică și un raport mare de reducere. Domeniile specifice de aplicare includ: macarale, trolii, ascensoare, platforme de ridicare, sisteme de benzi transportoare, mașini de ambalare, echipamente de prelucrare a alimentelor, echipamente chimice, echipamente de imprimare și unele mașini agricole.

Reductoarele cu angrenaje planetare și reductoarele cu angrenaje melcate au fiecare propriile avantaje unice și scenarii aplicabile. În aplicațiile industriale și mecanice, ce reductor trebuie selectat depinde în cele din urmă de nevoile specifice aplicației și de cerințele mediului de lucru. (Autor, SGR, Angie Zhang)
