Diferența dintre cutiile de viteze planetare coaxiale și cu unghi drept

Cutii de viteze planetare reprezintă una dintre cele mai eficiente și compacte soluții de transmisie a puterii în utilajele industriale. Înțelegerea diferențelor fundamentale dintre configurațiile coaxiale și în unghi drept este crucială pentru selectarea sistemului optim pentru aplicații specifice. Acest ghid cuprinzător explorează ambele principii operaționale ale design-urilor, caracteristicile de performanță și cazurile ideale de utilizare, subliniind în același timp modul în care producătorii specializați le place Shanghai SGR Heavy Industry Machinery Co., Ltd. profitați de inginerie avansată pentru a oferi soluții de înaltă performanță.

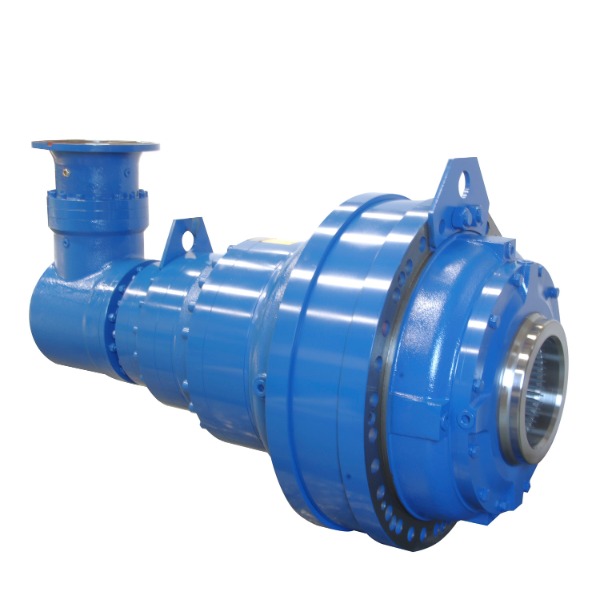

Intrare flanșă Unghi drept Cuplu mare de ieșire Cutie de viteze planetară cu motor

Înțelegerea elementelor fundamentale ale cutiei de viteze planetare

Înainte de a examina configurații specifice, este esențial să înțelegem principiile de bază care fac ca sistemele de angrenaje planetare să fie deosebit de eficiente în numeroase industrii. Cutia de viteze planetară, cunoscută și sub denumirea de cutie de viteze epiciclică, are un angrenaj solar central, mai multe angrenaje planetare montate pe un suport și un angrenaj inel exterior care se integrează cu planetele. Acest aranjament creează mai multe căi de putere, distribuind sarcina în mai multe puncte de contact pentru o densitate și eficiență excepționale a cuplului.

• Transmisia de putere compacta cu rapoarte mari cuplu-greutate
• Căi multiple de putere care distribuie sarcina pe mai multe ochiuri de viteză
• Eficiență superioară prin frecare de alunecare redusă
• Capacități de poziționare precisă cu reacție minimă
• Absorbție excelentă a sarcinii de șoc prin împărțirea sarcinii

Componentele de bază și funcțiile acestora

Fiecare sistem de angrenaje planetare cuprinde mai multe componente critice care lucrează în armonie pentru a transmite puterea eficient. Angrenajul solar servește ca componentă centrală de intrare, în timp ce angrenajele planetare se rotesc în jurul lui și se îmbină simultan cu roți dințate solare și inelare. Ansamblul purtător de planete conectează planetele și oferă ieșirea în majoritatea configurațiilor standard, deși diferite aranjamente pot produce diferite rapoarte și direcții de viteză.

• Echipament solar: componentă centrală care primește puterea de intrare
• Angrenaje planetare: de obicei, trei sau mai multe roți dințate care orbitează angrenajul solar
• Purtător de planete: componentă structurală care menține angrenajele planetare în poziție
• Roată dințată: roată dințată exterioară cu dinți interni care înconjoară sistemul
• Mecanism de ieșire: variază în funcție de configurație (purtător, inel sau soare)

Cutii de viteze planetare coaxiale: proiectare și aplicații

Cutiile de viteze planetare coaxiale au arbori de intrare și de ieșire aliniați de-a lungul aceleiași axe de rotație, creând o cale de transmisie simplă a puterii, cu o eficiență excepțională. Această configurație este deosebit de apreciată în aplicațiile în care constrângerile de spațiu și simplitatea alinierii sunt considerații principale. Simetria inerentă a modelelor coaxiale contribuie la distribuția echilibrată a sarcinii și la vibrații minime, făcându-le ideale pentru aplicații de precizie.

• Arborele de intrare și de ieșire au aceeași axă de rotație
• Eficiență excepțională (adesea 97% sau mai mare pe etapă)
• Dimensiuni radiale compacte cu densitate mare de putere
• Generare minimă de vibrații și zgomot
• Proceduri simplificate de montare și aliniere

Caracteristicile de performanță ale modelelor coaxiale

Avantajele de performanță ale reductoarelor planetare coaxiale le fac potrivite pentru aplicații solicitante din diverse industrii. Eficiența lor ridicată rezultă din pierderea minimă de putere prin grilajele angrenajului, în timp ce factorul lor de formă compact permite integrarea în medii cu spațiu limitat. Natura echilibrată a sistemelor planetare reduce în mod natural vibrațiile, contribuind la o durată de viață mai lungă a componentelor și la o stabilitate operațională îmbunătățită.

Cutii de viteze planetare în unghi drept: proiectare și aplicații

Cutiile de viteze planetare în unghi drept încorporează o treaptă de angrenaj conic care redirecționează transmisia puterii cu 90 de grade, creând soluții versatile pentru aplicații cu cerințe de intrare și ieșire perpendiculare. Această configurație combină robustețea angrenajului planetar cu flexibilitatea direcțională a angrenajelor conice, oferind avantaje unice în optimizarea aspectului mașinilor. The cutie de viteze planetară în unghi drept designul este deosebit de benefic atunci când motorul principal trebuie să fie poziționat paralel cu componenta antrenată.

• Transmiterea puterii la 90 de grade între intrare și ieșire
• Configurație care economisește spațiu pentru configurații specifice de mașini
• Combinație de tehnologii planetare și angrenaje conice
• Flexibilitate excelentă de montare în spații restrânse
• Disponibil în diferite configurații de ieșire (ax solid, arbore tubular)

Caracteristicile de performanță ale modelelor în unghi drept

Cutiile de viteze planetare în unghi drept oferă caracteristici de performanță unice care le fac indispensabile în aplicații specifice. Includerea unei trepte cu angrenaje conice introduce diferite considerații de eficiență, oferind în același timp o flexibilitate direcțională neprețuită. Înțelegerea acestor parametri de performanță este esențială pentru ingineria și selecția corectă a aplicațiilor.

Analiză comparativă: cutii de viteze planetare coaxiale și cu unghi drept

Selectarea între cutiile de viteze planetare coaxiale și în unghi drept necesită o luare în considerare atentă a cerințelor aplicației, a constrângerilor spațiale și a priorităților de performanță. Fiecare configurație oferă avantaje distincte care o fac mai potrivită pentru scenarii specifice. Această analiză comparativă examinează diferențele critice pentru a informa procesul de selecție.

• Diferențele de aranjare a arborelui și impactul lor asupra proiectării mașinii
• Comparații ale eficienței în intervalele operaționale
• Densitatea cuplului și capacitatea de transmisie a puterii
• Avantajele și limitările specifice aplicației
• Considerații privind costurile pe parcursul ciclului de viață al echipamentului

Comparație între eficiență și transmisie de putere

Eficiența reprezintă unul dintre cei mai semnificativi diferențieri între cutiile de viteze planetare coaxiale și în unghi drept. Calea directă de putere a modelelor coaxiale minimizează pierderile de energie, în timp ce configurațiile în unghi drept suferă pierderi suplimentare la interfața angrenajului conic. Această diferență de eficiență devine din ce în ce mai importantă în aplicațiile cu ciclu înalt, unde consumul de energie are un impact semnificativ asupra costurilor operaționale.

Orientări de selecție specifice aplicației

Alegerea optimă între reductoarele planetare coaxiale și în unghi drept depinde în mare măsură de cerințele și constrângerile specifice ale aplicației. Designurile coaxiale excelează de obicei în aplicațiile care necesită eficiență maximă și transmisie simplă a puterii, în timp ce configurațiile în unghi drept rezolvă provocări spațiale specifice. Înțelegerea acestor linii directoare de aplicare asigură o selecție adecvată a cutiei de viteze pentru fiabilitate și performanță pe termen lung.

• Coaxial preferat pentru: cerințe de înaltă eficiență, aplicații cu acționare directă
• Unghiul drept preferat pentru: amenajări cu spațiu limitat, transmisie de putere la 90°
• Ambele configurații potrivite pentru: aplicații cu cuplu mare, poziționare de precizie
• Considerații speciale pentru: medii dure, accesibilitate întreținere
• Factorii de cost ciclului de viață: investiția inițială vs. eficiența operațională

Inginerie avansată în sistemele moderne de angrenaje planetare

Designul contemporan al cutiei de viteze planetare încorporează principii avansate de inginerie și tehnologii de fabricație pentru a atinge niveluri de performanță fără precedent. Companii ca Shanghai SGR Heavy Industry Machinery Co., Ltd. folosesc sisteme sofisticate de optimizare a designului și echipamente de producție de precizie pentru a produce cutii de viteze care îndeplinesc standardele exigente ale industriei. Echipa lor de cercetare și dezvoltare, compusă din doctori și ingineri seniori, a dezvoltat sisteme specializate, inclusiv Cutie de viteze planetară și Sistemul de proiectare de optimizare a angrenajului melcat cu dublu anvelopă.

• Optimizare avansată a profilului dintelui pentru distribuirea sarcinii
• Fabricare de precizie cu mașini CNC
• Testare cuprinzătoare cu sisteme de testare a puterii și eficienței
• Materiale inovatoare și procese de tratament termic
• Sisteme integrate de proiectare, producție și servicii tehnice

Inovație în proiectarea cutiei de viteze planetare cu zgomot redus

Reducerea zgomotului reprezintă un accent semnificativ în dezvoltarea cutiei de viteze planetare moderne, în special pe măsură ce industriile implementează standarde mai stricte la locul de muncă și de mediu. Abordările avansate de inginerie includ modificări optimizate ale dinților, toleranțe de fabricație de precizie și tehnici specializate de amortizare a vibrațiilor. Urmărirea de cutie de viteze planetară cu zgomot redus soluțiile a devenit un factor de diferențiere competitiv în rândul producătorilor de top.

• Slefuire de precizie a dinților angrenajului pentru caracteristici optime de îmbinare
• Tehnici avansate de selecție și montare a rulmenților
• Optimizarea designului carcasei pentru amortizarea vibrațiilor
• Ingineria sistemului de lubrifiere pentru reducerea zgomotului
• Testare cuprinzătoare cu echipamente de măsurare acustică

Selectarea cutiei de viteze planetare potrivite pentru aplicația dvs

Selectarea corectă a cutiei de viteze planetare necesită evaluarea sistematică a mai multor parametri tehnici și considerații operaționale. Dincolo de decizia de bază coaxială versus unghiul drept, inginerii trebuie să ia în considerare cerințele de cuplu, rapoartele de viteză, condițiile de mediu și așteptările ciclului de viață. Acest cadru de selecție ajută la identificarea configurației optime, evitând în același timp capcanele comune în specificațiile cutiei de viteze.

• Evaluare cuprinzătoare a cerințelor de cuplu și viteză
• Analiza constrângerilor de montaj și a limitărilor spațiale
• Evaluarea factorilor de mediu și a ciclului de lucru
• Luarea în considerare a cerințelor de întreținere și accesibilitate
• Analiza costului total de proprietate dincolo de prețul inițial de cumpărare

Dezvoltarea specificațiilor tehnice

Crearea specificațiilor tehnice cuprinzătoare reprezintă un pas critic în procesul de selecție a cutiei de viteze planetare. Specificațiile bine definite asigură că cutia de viteze selectată va funcționa fiabil pe toată durata de viață prevăzută, îndeplinind în același timp toate cerințele aplicației. Acest proces ar trebui să cuprindă atât parametrii de performanță, cât și caracteristicile fizice.

Întrebări frecvente

Care este durata de viață tipică a unei cutii de viteze planetare?

Durata de viață a unei cutii de viteze planetare variază semnificativ în funcție de condițiile de aplicare, practicile de întreținere și caracteristicile sarcinii. În condiții de funcționare adecvate, cu întreținere adecvată, cutiile de viteze planetare de înaltă calitate ating de obicei 20.000 de ore de viață. Factorii critici care influențează longevitatea includ lubrifierea adecvată, temperaturile de funcționare în limitele de proiectare, evitarea sarcinilor de șoc care depășesc capacitatea nominală și precizia de aliniere. Producătorii ca Shanghai SGR Heavy Industry Machinery Co., Ltd. proiectează-și cutiile de viteze pentru o durată de viață extinsă prin design robust, materiale premium și producție de precizie.

Cum atinge o cutie de viteze planetară o densitate mare a cuplului?

Cutiile de viteze planetare ating o densitate excepțională a cuplului prin arhitectura lor unică de împărțire a puterii. Spre deosebire de angrenajele convenționale care transmit puterea printr-o singură plasă de viteză, sistemele planetare distribuie cuplul pe mai multe angrenaje planetare simultan. Această împărțire a sarcinii permite modele mai compacte, gestionând în același timp valori mai mari de cuplu. În plus, aranjamentul coaxial creează o distribuție echilibrată a forței care minimizează sarcinile lagărului și solicitările carcasei, contribuind și mai mult la dimensiunile compacte. The cutie de viteze planetară cu cuplu mare configurația reprezintă una dintre cele mai eficiente soluții de transmisie a puterii disponibile.

Pot fi utilizate cutiile de viteze planetare în aplicații de înaltă precizie?

Absolut. Cutiile de viteze planetare sunt deosebit de potrivite pentru aplicații de înaltă precizie atunci când sunt fabricate cu toleranțe adecvate și componente de precizie. Indicatorii cheie de precizie includ joc scăzut (adesea sub 1 arcmin în modelele de precizie), rigiditate ridicată la torsiune și repetabilitate pozițională excelentă. Pentru aplicații care necesită precizie extremă, specializate cutie de viteze planetară de precizie design-urile încorporează caracteristici precum rulmenți preîncărcați, angrenaje rectificate de precizie și profile optimizate ale dinților. Aceste caracteristici fac ca reductoarele planetare să fie ideale pentru robotică, aerospațială, echipamente medicale și alte aplicații care necesită un control exact al mișcării.

Ce întreținere necesită cutiile de viteze planetare?

Cutiile de viteze planetare necesită întreținere relativ minimă în comparație cu multe alte componente de transmisie a puterii, dar îngrijirea adecvată prelungește semnificativ durata de viață. Activitățile de întreținere primară includ lubrifierea regulată conform specificațiilor producătorului, inspecția periodică a integrității etanșării și monitorizarea zgomotelor neobișnuite sau a creșterilor de temperatură. Modern întreținerea cutiei de viteze planetare practicile pun accentul pe monitorizarea bazată pe stare, mai degrabă decât înlocuirea la intervale fixe, utilizând analiza vibrațiilor, analiza uleiului și monitorizarea termică pentru a prezice nevoile de întreținere înainte de apariția defecțiunii.

Cum aleg între cutiile de viteze planetare în linie și în unghi drept?

Selecția dintre cutiile de viteze planetare în linie (coaxiale) și cu unghi drept depinde în principal de constrângerile spațiale și de cerințele de eficiență din aplicația dumneavoastră specifică. Modelele coaxiale oferă o eficiență mai mare și, de obicei, o densitate mai mare a cuplului, făcându-le ideale atunci când alinierea intrării și ieșirii este simplă. Configurațiile în unghi drept rezolvă provocările spațiale în care motorul principal trebuie să fie poziționat perpendicular pe componenta antrenată, deși cu un ușor compromis de eficiență datorită treptei suplimentare a angrenajului conic. Luați în considerare aspectul complet al sistemului, accesibilitatea pentru întreținere și cerințele de eficiență atunci când luați această decizie fundamentală de selecție.
