Înțelegerea cutiilor de viteze cu melc cu anvelopă dublă: o scufundare profundă în design și aplicare

În lumea transmisiei de putere, obținerea unui cuplu ridicat și o funcționare lină într-un spațiu compact este o provocare inginerească constantă. Printre diversele soluții, cel cutie de viteze cu melc cu anvelopă dublă iese în evidență ca un design unic și extrem de eficient pentru aplicații solicitante. Spre deosebire de angrenajele melcate standard, această configurație oferă un contact de suprafață semnificativ crescut între melc și angrenaj, ceea ce duce la o capacitate portantă și durabilitate superioare. Acest articol oferă o explorare cuprinzătoare a tehnologiei angrenajelor melcate cu înveliș dublu, avantajele acesteia, cazurile de utilizare ideale și criteriile critice de selecție pentru a vă ajuta să înțelegeți rolul său esențial în mașinile moderne.

Ce este o unitate cu angrenaj melcat cu anvelopă dublă?

Un angrenaj melcat cu anvelopă dublă este un tip specializat de sistem de angrenaj în care atât melcul (șurubul) cât și angrenajul melcat (roata) au gâtul sau au formă de clepsidră. Aceasta înseamnă că viermele se înfășoară în jurul angrenajului și, simultan, angrenajul învelește viermele. Această acțiune de învelire dublă creează o zonă de contact mult mai mare între dinții de împerechere în comparație cu un set de angrenaj melcat cu o singură anvelopă sau cilindric. Avantajul principal al acestui design complex este capacitatea sa de a transmite sarcini de cuplu excepțional de mari, fără a compromite compactitatea inerentă designurilor angrenajelor melcate. Geometria complexă necesită o producție de precizie, dar recompensează cu performanțe de neegalat în medii dure.

• Suprafață de contact mărită: Designul cu gât permite mai multor dinți să împartă sarcina simultan, reducând drastic stresul asupra dinților individuali ai angrenajului.
• Fabricare de precizie: Producerea acestor componente necesită mașini CNC avansate și un control strict al calității pentru a asigura o îmbinare perfectă și o performanță optimă.
• Distribuție superioară a sarcinii: Sarcina nu este concentrată într-un singur punct, ci este distribuită pe o suprafață mai largă, minimizând uzura.

Avantajele cheie ale angrenajelor melcate cu două anvelope

Geometria unică a cutie de viteze cu melc cu anvelopă dublă se traduce prin câteva avantaje operaționale distincte care îl fac alegerea preferată pentru aplicațiile grele. Aceste cutii de viteze sunt proiectate pentru a excela acolo unde altele ar putea eșua, oferind un amestec de putere, fiabilitate și longevitate. Următoarele puncte detaliază beneficiile de bază care diferențiază acest design cutie de viteze de omologii săi.

• Capacitate de cuplu mai mare: Zona de contact mărită permite sistemului să gestioneze sarcinile de șoc și să susțină un cuplu ridicat mai eficient decât angrenajele melcate standard.
• Durabilitate și longevitate îmbunătățite: Cu stresul redus pe unitatea de suprafață, componentele suferă o uzură mai mică, ceea ce duce la o durată de viață mai lungă și necesități de întreținere reduse.
• Design compact pentru rapoarte mari de reducere: Acestea oferă rapoarte mari de reducere într-o singură etapă într-un pachet relativ mic, economisind spațiu valoros în configurația mașinilor.
• Funcționare mai silențioasă: Angajarea lină, cu mai mulți dinți, duce adesea la o performanță mai silențioasă și mai lină, ceea ce este critic în mediile sensibile la zgomot.

Comparație: cu anvelopă dublă vs. roți melcate standard

Atunci când selectați o cutie de viteze, înțelegerea diferențelor de performanță dintre un angrenaj cu anvelopă dublă și un angrenaj melcat cilindric standard este esențial. Tabelul de mai jos prezintă principalele distincții care influențează adecvarea aplicației.

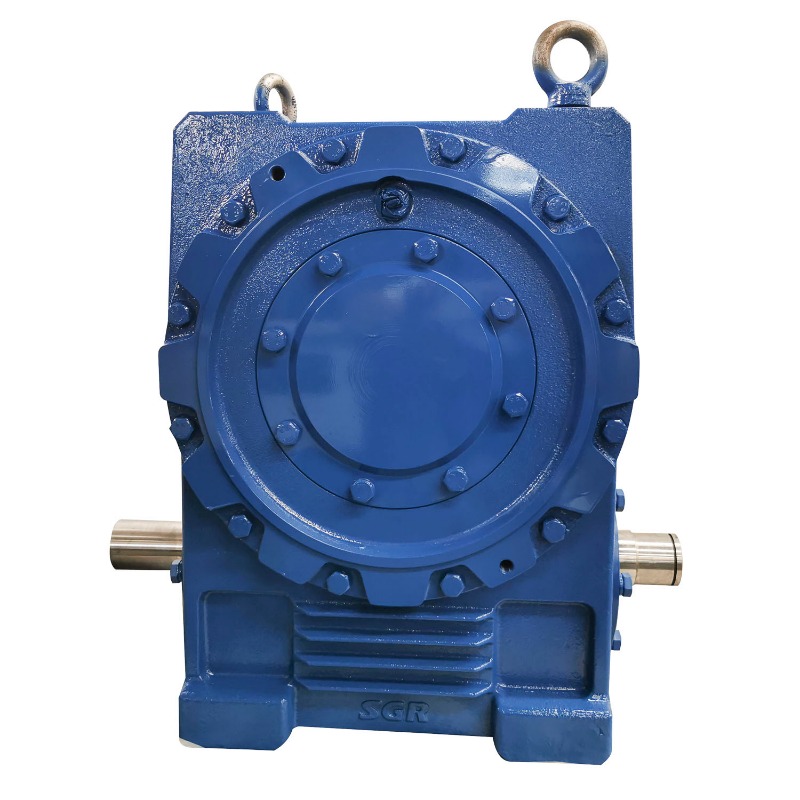

Reductor cu angrenaj melcat dublu de înaltă eficiență

Optimizarea performanței cu un design cu angrenaj dublu

Pentru a valorifica pe deplin capacitățile unui design cu angrenaj dublu , mai mulți factori trebuie luați în considerare cu meticulozitate. Optimizarea nu se referă doar la selectarea cutiei de viteze; este vorba de integrarea lui corectă într-un sistem. Alinierea corectă, lubrifierea și gestionarea termică sunt esențiale pentru atingerea performanței promise și a duratei de viață. Ignorarea acestor aspecte poate anula avantajele inerente ale acestui design robust.

• Aliniere de precizie: Nealinierea este o cauză principală a eșecului. Aceste unități trebuie instalate cu grijă extremă pentru a se asigura că melcul și angrenajul sunt poziționate perfect unul față de celălalt.
• Sisteme avansate de lubrifiere: Contactul de alunecare mare generează căldură. Un sistem de lubrifiere dedicat cu ulei de înaltă calitate, cu vâscozitate ridicată este esențial pentru a reduce frecarea, a disipa căldura și a preveni uzura.
• Management termic: Pentru operațiuni continue cu sarcină mare, pot fi necesare metode externe de răcire, cum ar fi ventilatoare sau schimbătoare de căldură, pentru a menține temperaturile optime de funcționare.
• Alegerea materialului: Vimelul este de obicei fabricat din oțel călit, în timp ce angrenajul este adesea realizat dintr-un aliaj mai moale, de bronz, pentru a gestiona în mod eficient caracteristicile de frecare și uzură.

Aplicații industriale ale cutiilor de viteze cu melc de rezistență grea

Natura robustă a cutii de viteze melcate de mare capacitate le face indispensabile în industriile în care echipamentele sunt împinse la limite. Capacitatea lor de a oferi un cuplu masiv într-o amprentă compactă și de a rezista la sarcini bruște de șocuri le face o piatră de temelie a utilajelor grele. De la mutarea greutăților imense în minerit până la poziționarea precisă în domeniul aerospațial, aceste cutii de viteze sunt eroii necunoscuti ai controlului mișcării.

• Mineritul și prelucrarea mineralelor: Folosit în transmisii transportoare, concasoare și palanuri în care fiabilitatea la sarcini extreme nu este negociabilă.
• Echipamente de constructii: Esențial pentru mecanismele de balansare a excavatoarelor, mecanismele de ridicare a macaralei și tamburele de beton.
• Manipularea materialelor:
• Oțel și laminoare: Folosit în mese cu role și manipulatoare care manipulează metalul încins sub o forță extraordinară.
• Aerospațial și Apărare: Se găsește în sistemele de lansare de rachete și mecanismele de poziționare prin satelit care necesită o mișcare precisă sub stres ridicat.

Selectarea unei cutii de viteze de reducere a cuplului ridicat

Alegerea corectă cutie de viteze reductoare de cuplu mare este o decizie critică care afectează eficiența, costul și fiabilitatea întregului dumneavoastră sistem. Procesul de selecție depășește doar revizuirea cuplului nominal și implică o privire holistică asupra cerințelor aplicației, condițiilor de mediu și costurilor ciclului de viață. O abordare metodică vă asigură că obțineți o cutie de viteze care nu este doar adecvată, ci și optimă pentru nevoile dumneavoastră specifice.

• Definiți caracteristicile de încărcare: Analizați natura sarcinii (constantă, variabilă, șoc), magnitudinea acesteia și cuplul de pornire necesar.
• Determinați raportul de reducere și viteza de ieșire: Calculați raportul necesar pentru a obține viteza de ieșire dorită din turația motorului de intrare.
• Evaluați condițiile de mediu: Luați în considerare factori precum temperatura ambiantă, prezența prafului sau umidității și spațiul disponibil pentru instalare.
• Evaluați factorul de serviciu: Selectați întotdeauna o cutie de viteze cu un factor de service care ține cont de suprasarcinile potențiale și de severitatea aplicației dvs.
• Luați în considerare costul ciclului de viață: Priviți dincolo de prețul inițial de achiziție. Luați în considerare costurile așteptate de întreținere, eficiență energetică și timp de întreținere.

Specificații cheie de revizuit

Când examinați fișele tehnice ale producătorului pentru a reductor de viteză angrenaj melcat , acordați o atenție deosebită acestor specificații critice pentru a asigura o potrivire perfectă pentru aplicația dvs.

Întrebări frecvente

Care este principala diferență dintre un angrenaj melcat simplu și dublu?

Diferența fundamentală constă în geometria lor. Într-un set de angrenaj melcat cu o singură anvelopă (sau cilindric), numai angrenajul melcat este înghețat pentru a se înfășura parțial în jurul melcului cilindric. Într-o cutie de viteze cu melc cu anvelopă dublă , atât viermele cât și angrenajul sunt în gât. Acest lucru creează un vierme în formă de clepsidră care se înfășoară în jurul angrenajului și un angrenaj care învăluie simultan viermele. Această acțiune de învelire dublă are ca rezultat o zonă de contact semnificativ mai mare între dinții de plasare, ceea ce este cheia capacității sale de cuplu mai mari și durabilității în comparație cu designul cu o singură anvelopă.

De ce sunt mai scumpe cutiile de viteze cu melc dublu?

Costul mai mare al a cutie de viteze cu melc cu anvelopă dublă este direct atribuită procesului său complex de fabricație. Geometria cu gât, în formă de clepsidră, atât a viermei, cât și a angrenajului este extrem de dificil de produs. Este nevoie de utilaje CNC specializate, de precizie și un control riguros al calității pentru a se asigura că cele două componente se îmbină perfect pe suprafața mare de contact. Timpul suplimentar de prelucrare, expertiza și procesele de inspecție implicate în crearea acestei acțiuni conjugate precise contribuie la un cost inițial mai mare decât cutiile de viteze cu melc standard, deși acest lucru este adesea justificat de performanța superioară și longevitatea lor în aplicații solicitante.

Cum întrețin un angrenaj melcat cu înveliș dublu?

Mentinerea a antrenare cu angrenaj melcat cu anvelopă dublă se concentrează pe lubrifierea adecvată și monitorizarea stării. În primul rând, este esențial să folosiți tipul și vâscozitatea exactă de lubrifiant specificate de producător, deoarece contactul de alunecare mare depinde în întregime de o peliculă robustă de ulei. Verificați în mod regulat nivelul uleiului și căutați semne de contaminare sau degradare. În al doilea rând, monitorizați temperatura de funcționare și ascultați modificările sunetului, deoarece supraîncălzirea sau zgomotul neobișnuit pot indica probleme de aliniere greșită, suprasarcină sau lubrifiere. În cele din urmă, respectați un program strict de întreținere preventivă pentru schimbările de ulei și inspecții pentru a aborda în mod proactiv uzura și a asigura o durată de viață maximă.

Poate fi folosită o cutie de viteze cu melc pentru a opri sau susține o sarcină?

Da, unul dintre avantajele inerente ale oricărui design de angrenaj melcat, inclusiv dublu-învelitoare tip, este capacitatea sa naturală de a preveni mersul înapoi. Datorită frecării mari și unghiului specific al filetului melcat, sistemul este de obicei autoblocant. Aceasta înseamnă că o forță aplicată arborelui de ieșire (angrenajul) nu poate antrena înapoi arborele de intrare (melc). Această caracteristică face reductor de viteză angrenaj melcats excelent pentru aplicații precum transportoare pe pante, palanuri și ascensoare, unde este necesar un mecanism de reținere sigur pentru a preveni coborârea necontrolată a sarcinii în cazul pierderii energiei.

Care sunt semnele de defecțiune într-o cutie de viteze cu melc de mare capacitate?

Recunoașterea semnelor timpurii de eșec în a cutie de viteze melcat de mare capacitate poate preveni perioadele de nefuncționare catastrofale. Indicatorii cheie includ o creștere vizibilă a temperaturii de funcționare, care indică adesea probleme de lubrifiere sau suprasarcină. Zgomotele neobișnuite, cum ar fi șlefuirea, ciocănirea sau scâncitul excesiv sugerează uzura, zâmbetul sau alinierea greșită a dinților angrenajului. Scurgerile vizibile de ulei din jurul garniturii indică o defecțiune a garniturii, ceea ce poate duce la o lubrifiere inadecvată. În cele din urmă, o pierdere a preciziei de poziție sau o creștere a jocului (mișcare liberă) în arborele de ieșire sunt semne mecanice clare de uzură internă care necesită investigare și întreținere imediată.
