Care sunt principiile și caracteristicile reducătorilor de viteze planetare?

În familia mare de reducători, Reducători de viteză planetară sunt utilizate pe scară largă în servo, Stepper, DC și alte sisteme de transmisie datorită dimensiunilor mici, eficienței de transmisie ridicată, a gamei de reducere largă, a preciziei ridicate și a multor alte avantaje. Funcția unui reductor de viteze planetar este de a reduce viteza, de a crește cuplul și de a reduce momentul de încărcare/motor al raportului de inerție sub premisa de a asigura transmisia precisă.

În sistemul de produse al SGR, unul dintre cei mai importanți producători de reducători de viteze planetare, reductorul de viteze planetar este, de asemenea, unul dintre „produsele stele”. Reducătorul de viteze planetar din seria N a dezvoltat și produs de SGR utilizează 20crmnti carburizate și măcinarea angrenajului, cu dinți multipli pentru a împărți sarcina, funcționarea stabilă și fiabilă, eficiența mecanică ridicată și alte avantaje. Încă din 2009, reducătorul de echipamente planetare din seria N a câștigat „Primul premiu pentru realizările științifice și tehnologice în industria angrenajului” de la China Gear Professional Association în acel an și a fost, de asemenea, recunoscut ca „proiect de transformare a realizării de înaltă tehnologie Shanghai” și a obținut un brevet de invenție.

(1) Principiul de transmisie al reductorului de viteză planetar

Structura de transmisie de bază a reductorului de viteze planetar este împărțită în 4 părți:

① Sun Gear: Situat în centrul sistemului de viteze planetar, conectat la arborele de ieșire a motorului.

② Angrenajul planetar: se rotește în jurul angrenajului solar, de obicei cu mai multe angrenaje planetare pentru a asigura distribuția uniformă a sarcinii.

③ Planet Carrier: acceptă angrenajele planetare, de obicei conectate la arborele de ieșire.

④ Angrenajul cu inel exterior: Planetarul de viteze plasă cu angrenajul cu inel exterior pentru a transmite putere arborelui de ieșire.

Sursa de conducere a reductorului de angrenaj planetar pornește uneltele solare prin conexiune directă, iar echipamentul soarelui conduce angrenajele planetare asamblate pe purtătorul de viteze planetar. Întregul sistem de viteze planetare se rotește automat de -a lungul angrenajului inelului exterior, iar transportatorul planetar conectează arborele de ieșire pentru a atinge scopul decelerației. Un raport de reducere mai mare necesită multiple seturi de viteze în stadiu și angrenaje planetare pentru a fi înmulțite și acumulate.

(2) Caracteristicile de decelerare ale reducătorilor de viteze planetare

o. Cuplu ridicat, sarcină puternică: în comparație cu transmisia tradițională a angrenajului paralel, reductorul de viteze planetar are avantajele cuplului ridicat și al structurii compacte. Angrenajele tradiționale sunt determinate de extrudarea suprafețelor de contact foarte puține puncte între două viteze, iar toate sarcinile sunt concentrate pe foarte puține suprafețe de contact cu viteza, ceea ce provoacă cu ușurință frecare și fractură între angrenaje. Reducătorul de viteze planetar are mai multe zone mai mari și o sarcină uniformă de 360 ​​de grade pe suprafețele de contact cu angrenaj. Mai multe suprafețe de viteză suportă uniform sarcini de impact instantanee împreună, ceea ce face mai capabil să reziste la impactul cuplului mai mare, iar corpul și părțile de rulment nu vor fi deteriorate sau rupte din cauza sarcinilor mari.

b. Structura compactă și dimensiuni mici: în comparație cu reducătorii de viteze tradiționale, reducătorii de viteze planetare au avantajele structurii compacte și ale dimensiunilor mici; Raportul de reducere a reductorilor de viteze tradiționale trebuie să fie generat de valoarea multiplă a numărului de viteze și există o anumită distanțare între angrenajele mari și mici, astfel încât cutia de viteze are un spațiu mare pentru a se acomoda! Pentru a obține un raport de reducere ridicat, este necesar să se conecteze și să se combine mai mult de două cutii de viteze de reducere, rezultând un volum și o greutate foarte mari. Structura reductorului de viteze planetar poate fi conectată în mod repetat în funcție de numărul necesar de secțiuni și mai multe secțiuni pot fi combinate separat. Reducătorul de viteze planetar are o structură compactă, dimensiuni mici, greutate ușoară și aspect ușor, iar scenariile sale de aplicare sunt mai diverse.

C. Eficiență ridicată și zgomot redus: în comparație cu reducătorii tradiționali de viteze, reducătorii de viteze planetare au avantajele eficienței ridicate și a zgomotului scăzut; Combinația de unelte planetare are o potrivire uniformă cu mai multe puncte unice, iar structura de dezvoltare a arcului inelului de angrenaj exterior face ca inelul de angrenaj exterior să fie și uneltele planetare strâns combinate, iar angrenajele au un grad ridicat de potrivire. Pe lângă îmbunătățirea eficienței reductorului de viteze planetar, designul în sine poate obține o poziționare cu mare preț. În plus, prin plasarea mai multor angrenaje planetare cu inelul de angrenaj exterior în același timp, reductorul de viteză planetar reduce încărcarea unui singur angrenaj, reducând astfel zgomotul.

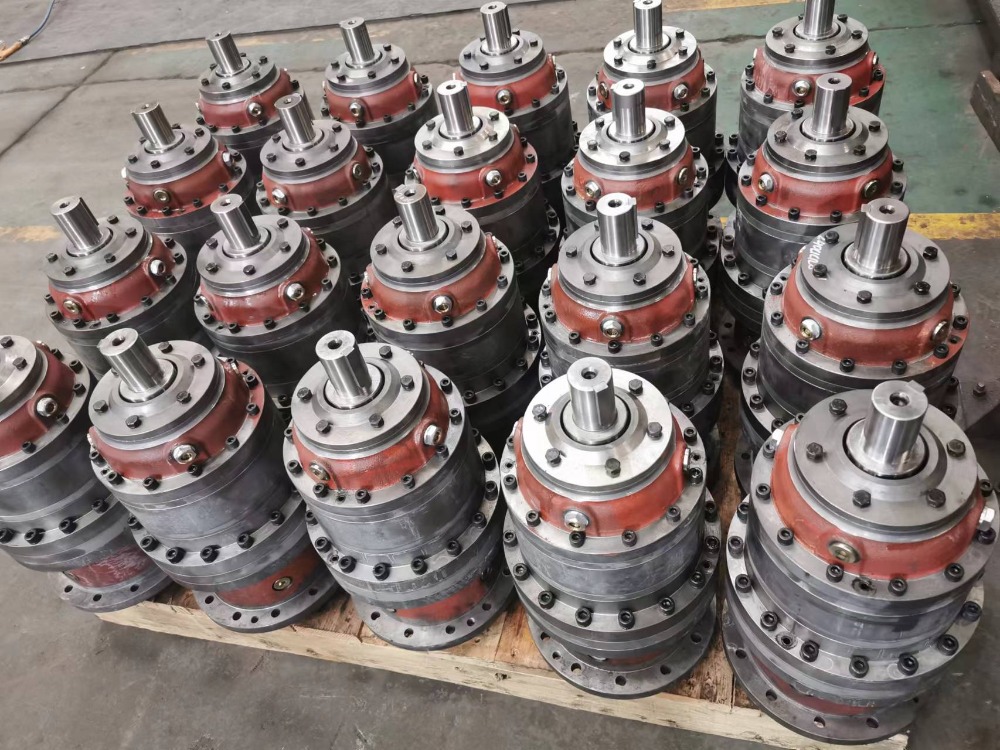

(3) Parametri mecanici ai serialului N SGR Reducător de viteze planetar

Parametrii mecanici ai reducătorilor de viteze planetare din seria N dezvoltă și produsă de SGR sunt următorii:

· Specificații ale angrenajului inelar: 200 ~ 885mm

· Interval de cuplu de ieșire: T2≤540000n.m

· Raport de viteză: i ≥3

· Design modular, specificații serializate și producție specializată

· Capătul de intrare are găuri rotunde, găuri spline, arbori rotunzi, arbori spline interni sau externi, flanșe suplimentare, frâne, etc., reducătorii de angrenaje din seria N sunt potrivite pentru motoare hidraulice sau motoare electromagnetice, etc.

· Tipul final de ieșire are arbori rotunzi, arbori scobiți, arbori scobiți cu discuri de expansiune, arbori spline interni sau externi, plăci de conectare suplimentare, angrenaje, flanșe, etc.;

· Există multe accesorii potrivite, cum ar fi dispozitive de răcire și lubrifiere, supape de verificare etc., iar utilizatorii pot alege accesorii potrivite în funcție de nevoile lor.

În plus, poziționarea produsului din seria N SGR a reducării de viteze planetare este: „Înlocuirea reducătorilor similari importați” (poate fi înlocuit cu produse similare de mărci precum Brevni, Dynamic, Rossi, Bonfilioli etc.). Conceptul de proiectare și tehnologia de producție sunt sincronizate cu unele țări europene. Datorită serviciilor localizate, acesta a fost recunoscut de utilizatorii din câmpuri industriale, cum ar fi utilaje de construcție, utilaje auxiliare, utilaje miniere, imprimare textilă și vopsire cu performanțe bune. (Autor: SGR, Angie Zhang)
