Controlul de precizie al transmisiei de energie: Proiectarea și strategiile de aplicare a reducătorilor de viteze planetare

Concepte de bază și principii de lucru ale Reducători de viteză planetară

Reducătorii de viteze planetare, cunoscute și sub denumirea de cutii de viteze planetare, sunt un tip de precizie și dispozitiv de transmisie de înaltă eficiență. Funcția lor principală este de a reduce viteza și de a crește cuplul. Acestea sunt numite pentru structura lor unică de transmisie „planetară”, unde componentele de bază se rotesc în jurul unui echipament central, la fel ca planetele care orbitează soarele.

Componente de bază și funcțiile lor

Un reductor de viteză planetar stşiard este format din patru părți principale:

1. Sun Gear : Situat în centrul sistemului de viteze, este echipamentul de conducere. De obicei, se conectează la motor sau la altă sursă de alimentare și servește ca intrare de putere.
2. Planet Gears : Mai multe angrenaje distribuite uniform în jurul echipamentului soarelui. Montate pe transportatorul planetei, acestea se rotesc pe propriile axe, în timp ce se învârt în jurul angrenajului soarelui.
3. Planet Carrier : Cadrul care deține și conectează toate angrenajele planetei. Este capătul de ieșire al Reductor de viteze planetar , livrarea puterii determinând să se învârtă angrenajele planetei.
4. Angrenaj inelar : Un angrenaj cu inel dinți intern care închide toate angrenajele planetei. De obicei este fixat și acționează ca uneltele conduse.

Principiul de lucru

Procesul de lucru al unui reductor de unelte planetar poate fi rezumat după cum urmează:

1. Intrare de putere : Un motor sau o altă sursă de alimentare conduce Sun Gear să se rotească la viteză mare.
2. Transmisie de putere : Rotativ Sun Gear ochiuri cu înconjurător Planet Gears , determinându -i să se rotească pe propriile axe.
3. Rotație și revoluție : De când Angrenaj inelar este fix, The Planet Gears sunt împinse de Sun Gear , determinându -i să se învârtă în jurul axei centrale a echipamentului soarelui în timp ce se rotește pe propriile axe. Această revoluție conduce Planet Carrier .
4. Putere de ieșire : The Planet Carrier's viteza de rotație este semnificativ mai mică decât Sun Gear's viteză, dar cuplul său este amplificat. Prin urmare, Planet Carrier Servește ca capăt de ieșire, obținând efectul reducerii vitezei și amplificării cuplului.

Comparație parametrilor: planetar vs. alte tipuri de transmisie

Pentru a -și evidenția avantajele, iată o scurtă comparație a Reducători de viteză planetară Cu alte tipuri tradiționale de transmisie, cum ar fi reducătorii de viteze paralele și unitățile de viteze de viermi.

Reducători de viteză planetară: Design, Applications, and Selection Guide

Reducătorii de viteze planetare au devenit o componentă de bază a sistemelor moderne de acționare de precizie datorită structurii lor unice și a performanței excelente. Înțelegerea proiectării lor, a câmpurilor de aplicare și a metodelor corecte de selecție este crucială pentru asigurarea funcționării eficiente și stabile a echipamentelor.

Strategii de aplicare pentru reducătorii de viteze planetare

Datorită preciziei lor ridicate, a densității cuplului ridicat și a dimensiunii compacte, Reducători de viteză planetară Joacă un rol critic în diverse industrii. Principalele lor zone de aplicare includ:

• Precision Drive : În echipamente de automatizare, mașini -unelte CNC, îmbinări robot, dispozitive medicale și utilaje de imprimare, Reductor de viteze planetars sunt utilizate pentru a obține o viteză precisă și controlul poziției. Realizarea lor scăzută și rigiditatea ridicată sunt esențiale pentru a asigura traiectorii de mișcare precise și precizia de poziționare repetabilă.
• Aplicații grele : În echipamentele care trebuie să reziste la un cuplu enorm, cum ar fi în metalurgie, minerit, utilaje de construcție (de exemplu, macarale, excavatoare) și turbine eoliene, Reductor de viteze planetars Poate transmite în mod fiabil o putere imensă, reducând dimensiunea și îmbunătățind eficiența generală a echipamentelor.
• Aplicații speciale pentru mediu : Unele special concepute Reductor de viteze planetars se poate adapta la medii extreme. De exemplu, modelele cu sigilii și lubrifianți speciali pot funcționa stabil în condiții dure, cum ar fi temperaturi ridicate, temperaturi scăzute, vid sau camere curate, asigurând continuitatea liniilor de producție.

Ghid de selecție pentru Reducători de viteză planetară

Selectarea dreaptă Reductor de viteze planetar este esențial pentru a -și asigura performanța și longevitatea. Iată parametrii cheie și pașii de luat în considerare în timpul selecției:

1. Considerații privind parametrul de performanță
   • Raport : Determinată de viteza de ieșire și de intrare necesară. De obicei este exprimat ca un raport întreg (de exemplu, 3: 1, 5: 1, 10: 1).
   • Cuplu evaluat : Cuplul maxim de ieșire pe care Reductor de viteze planetar se poate gestiona continuu și în siguranță în condiții nominale. Cuplul de funcționare necesar ar trebui să fie mai mic sau egal cu această valoare.
   • Reacții : Unghiul de rotație liberă a arborelui de ieșire atunci când arborele de intrare este fixat. Este un indicator crucial al exactității transmisiei. Aplicațiile de precizie necesită adesea o reacție foarte scăzută, până la câteva minute de arc sau chiar mai puțin.
   • Viteza de ieșire nominală : Viteza de ieșire la care reductorul poate funcționa stabil pentru perioade îndelungate sub cuplu nominal.
   • Eficienţă : Raportul dintre puterea de ieșire și puterea de intrare, reprezentând pierderi de energie. Eficiența unei singure etape Reductor de viteze planetar este de obicei foarte mare (> 97%).
2. Metoda și interfața de montare
   • Flanșă și arbore de intrare : Trebuie să se potrivească perfect cu flanșa de montare a motorului și cu diametrul arborelui. Tipurile de interfață comune includ arbori cilindrici, spline sau cheie.
   • Interfață finală de ieșire : Alegeți formularul de ieșire corespunzător pe baza cerințelor de încărcare, cum ar fi un arbore de ieșire solid, un arbore gol cu ​​o cale cheie sau o ieșire montată cu flanșă.
3. Factorii de mediu
   • Temperatura de funcționare : Confirmați că reductorul poate funcționa stabil în intervalul de temperatură ambiant preconizat și, dacă este necesar, alegeți lubrifianți la temperatură ridicată sau scăzută.
   • Evaluarea protecției intrării (IP) : Selectați a Reductor de viteze planetar cu ratingul IP adecvat bazat pe condițiile de praf și umiditate ale mediului de lucru pentru a proteja componentele interne de daune.

Comparația parametrilor cheie de reducere a angrenajelor planetare

Pentru a ajuta la înțelegerea cât de diferite specificații Reducători de viteză planetară satisfaceți diferite nevoi, iată o comparație a parametrilor cheie:

Optimizarea performanței și perspectiva industriei

Dezvoltarea viitoare a tehnologiei de reducere a uneltelor planetare este strâns legată de cererea de performanță ridicată, inteligență și durabilitate. Calea de dezvoltare Shanghai SGR Heavy Machinery Co., Ltd. confirmă aceste tendințe, în special în compactitate, modularitate, vibrații mici, zgomot redus , și high-end R&D .

Strategii pentru optimizarea performanței reducătorului de viteze planetare

Pentru a răspunde cerințelor de o precizie mai mare în aplicațiile industriale, optimizarea performanței a Reducători de viteză planetară se concentrează pe următoarele aspecte:

1. Design modular și standardizat :
   • Strategie : Prin proiectarea componentelor de bază ale Reductor de viteze planetar (cum ar fi setul de viteze, carcasa) Într -un mod modular, produsele cu raporturi de viteze diferite, cupluri și metode de montare pot fi asamblate rapid. Acest lucru scurtează semnificativ timpul de personalizare și reduce costurile de producție. Shanghai SGR Heavy Industry Machinery Co., Ltd. urmărește această tendință a industriei, integrând acest concept în linia sa de produse pentru a îmbunătăți eficiența producției și receptivitatea pe piață.
   • Parametru Comparison : Designul modular oferă avantaje semnificative în timpul de livrare and cost în comparație cu personalizarea completă.

     	Produse modulare	Produse personalizate
     	Timp scurt de livrare, cost mai mic .	Timp de livrare mai lung, cost mai mare .

2. Tehnologia de reducere a zgomotului și a vibrațiilor :
   • Strategie : Reducerea zgomotului și a vibrației Reductor de viteze planetar este esențial pentru îmbunătățirea performanței sale și a experienței utilizatorului. Acest lucru se realizează în principal prin optimizarea profilului dinților de viteze, folosind procese de măcinare de înaltă precizie (cum ar fi mașina de măcinare a profilului complexului de legătură cu patru axe Shanghai SGR) și selectarea materialelor de carcasă de înaltă performanță și a structurilor de amortizare. Ansamblul precis și echilibrarea reduc, de asemenea, eficient sursele de vibrație.
   • Comparație tehnologică :

     	Angrenaje de pinten standard	Angrenaje elicoidale	Angrenaje la sol de precizie
     	Zgomot și vibrație mai mari , adecvat pentru aplicații cu cerințe de zgomot scăzute.	Zgomot și vibrații mai mici , o capacitate mai mare de încărcare, adecvată pentru aplicații cu tors ridicat și de înaltă precizie.	Zgomot extrem de scăzut și vibrații , cea mai mare precizie, reprezentând o tehnologie de bază pentru producători de înaltă calitate, precum Shanghai SGR.

Tendințe viitoare în Reductor de viteze planetar Tehnologie

Pe baza dezvoltării Shanghai SGR Heavy Industry Machinery Co., Ltd., Principalele tendințe viitoare în industrie includ:

1. Inteligență și digitalizare :
   • Tendinţă : Viitor Reductor de viteze planetars va fi mai mult decât simple componente mecanice. Prin integrarea senzorilor, aceștia își pot monitoriza propria temperatură, vibrații și starea de ungere în timp real și pot încărca datele în cloud pentru analiză. Acest lucru va activa Întreținere predictivă , furnizarea de avertismente timpurii înainte de apariția eșecurilor și, astfel, prevenirea timpului de oprire costisitoare.
   • Relevanță pentru Shanghai SGR : Utilizarea companiei de sisteme de testare a energiei electrice și a eficienței pentru cutii de viteze este un pas crucial către digitalizare și validare a performanței, stabilind Fundația de date pentru viitoarele informații.
2. Integrare ușoară și ridicată :
   • Tendinţă : Deoarece robotica și echipamentele de automatizare necesită dimensiuni mai mici și greutate mai mică, Reductor de viteze planetars evoluează pentru a deveni mai compact și mai ușor. Materiale noi, procese de fabricație (cum ar fi tehnologia de modelare integrată) și proiectele structurale optimizate vor permite reductorilor să obțină dimensiuni mai mici și greutăți mai ușoare, menținând în același timp o capacitate de încărcare ridicată.
3. High-Precision Manufacturing and R&D :
   • Tendinţă : Precizie ridicată este miezul unui Reductor de viteze planetar's competitivitate. Având echipamente avansate, cum ar fi instrumentul de măsurare a viermilor toroidali inovați în mod intern și o echipă de cercetare și dezvoltare compusă din doctoranzi și ingineri seniori sunt cheia pentru îmbunătățirea preciziei produsului și pentru construirea unei gropi tehnologice. Succesul Shanghai SGR Heavy Industry Machinery Co., Ltd. este un testament al investițiilor sale pe termen lung în echipamente și talente de înaltă calitate.

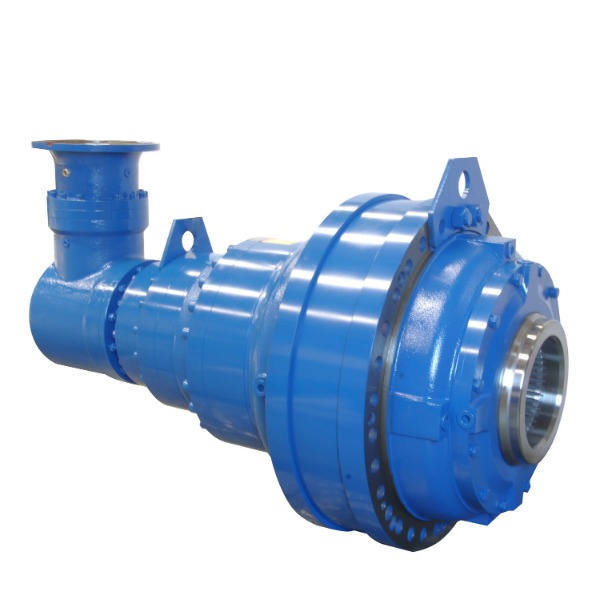

Intrare flanșă unghi drept de ieșire mare cuplu de viteze planetar cu motor
