Reducători de viteză planetară: Ghid de proiectare, aplicații și selecție

Cum face a Reductor de viteze planetar Lucru?

Reducătorii de viteză planetară, cunoscuți și sub denumirea de sisteme de viteze epiciclice, constau din trei componente principale: echipamentul soarelui, angrenajele planetei și angrenajul inelar. Sun Gear se află în centru în timp ce mai multe angrenaje pentru planetă se rotesc în jurul său, toate închise în angrenajul inelului. Acest aranjament compact oferă mai multe avantaje față de sistemele tradiționale de viteze.

• Gearile solare servește ca intrare, conectat de obicei la arborele motorului
• Planet Gears Mesh simultan atât cu angrenaje de soare cât și cu inele
• Transportatorul care deține Planet Gears acționează ca ieșire
• Angrenajul inelar poate fi fixat, servit ca intrare sau ieșire în funcție de configurare

În comparație cu reducătorii de angrenaje paralele, Reducători de viteză planetară Oferă o densitate a cuplului mai mare, o distribuție mai bună a sarcinii și dimensiuni mai compacte. Sarcina este partajată între mai multe angrenaje planete, permițând o capacitate mai mare de cuplu într -un pachet mai mic.

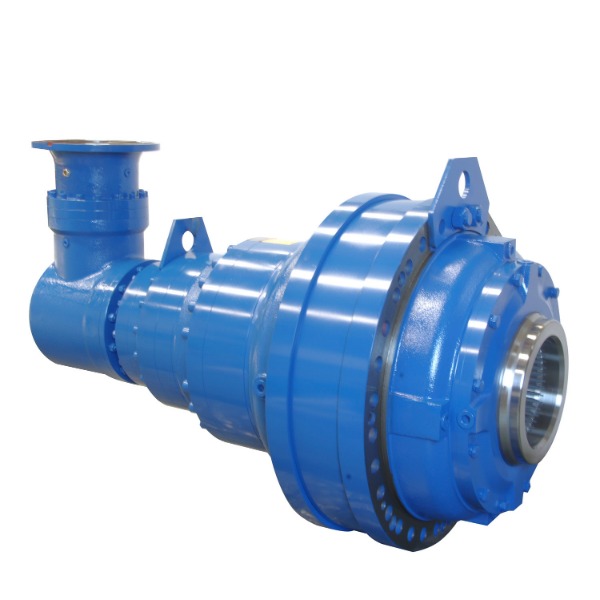

Intrare flanșă unghi drept de ieșire mare cuplu de viteze planetar cu motor

Avantajele sistemelor de echipament planetar

Arhitectura unică a sistemelor de viteze planetare oferă mai multe beneficii de performanță:

• Densitate ridicată a cuplului: Mai multe angrenaje pentru planetă împărtășesc sarcina, permițând mai mult cuplu în mai puțin spațiu
• Proiectare compactă: Aranjamentul concentric are ca rezultat o amprentă mai mică
• Eficiență ridicată: De obicei 95-98% pe etapă din cauza divizării puterii
• Rigiditate excelentă: Mai multe puncte de contact oferă rigiditate
• Vibrații scăzute: Forțele echilibrate reduc vibrațiile și zgomotul

Alegând dreptul Raportul planetar al cutiei de viteze pentru aplicația dvs.

Selectarea raportului de viteză adecvat este crucială pentru performanțe optime. Raportul determină relația dintre viteza de intrare și cuplul de ieșire. Raporturile comune variază de la 3: 1 la 100: 1 pentru proiectări cu o singură etapă, unități cu mai multe etape care oferă raporturi de până la 10.000: 1.

Factori care afectează selecția raportului

Mai multe considerente influențează idealul Raportul planetar al cutiei de viteze Pentru o aplicație:

• Viteza de ieșire necesară și cuplul
• Putere și viteză de intrare disponibile
• Cerințe dinamice de răspuns
• Obiective de eficiență
• Constrângeri de spațiu fizic

Tabel de comparație a raportului

Sfaturi de întreținere pentru Reductor de viteze planetars în aplicații industriale

Întreținerea corectă extinde semnificativ durata de serviciu a serviciului Reducători de viteză planetară in industrial applications . Aceste sisteme funcționează adesea în condiții solicitante, ceea ce face ca îngrijirile să fie esențiale.

Proceduri de întreținere de rutină

Un program cuprinzător de întreținere ar trebui să includă:

• Verificări și modificări regulate de ungere
• Monitorizarea vibrațiilor
• Inspecții termice
• Verificarea cuplului de șuruburi
• Verificări de integritate a sigiliilor

Moduri comune de eșec și prevenire

Înțelegerea mecanismelor tipice de eșec ajută la prevenirea timpului de oprire:

Compararea Reductor de unelte planetare vs unitatea armonică Tehnologii

Când selectați sisteme de reducere a preciziei, inginerii se compară adesea Reductor de unelte planetare vs unitatea armonică soluții. Fiecare tehnologie are caracteristici distincte potrivite pentru aplicații diferite.

Comparație de performanță

Diferențe cheie între cele două tehnologii:

• Reacții: Unitățile armonice oferă o reacție aproape zero, în timp ce sistemele planetare au de obicei 1-10 arc-min
• Rigiditate: Angrenajele planetare oferă o rigiditate torsională mai mare
• Eficienţă: Sistemele planetare sunt în general mai eficiente (95-98% față de 80-90%)
• Dimensiune: Unitățile armonice pot fi mai compacte pentru raporturi echivalente

Adecvarea aplicației

Înţelegere Reacții în sistemele de viteze planetare

Reacții în sistemele de viteze planetare se referă la ușoară mișcare între dinții de viteză de plasare atunci când direcția se schimbă. În timp ce unele reacții sunt inevitabile, cantitățile excesive pot provoca erori de poziționare și vibrații.

Cauze de reacție

Câțiva factori contribuie la reacția sistemului:

• Toleranțe de fabricație
• Garda dinților de viteză
• Dreptări care poartă
• Variații de asamblare
• Purtați în timp

Minimizarea reacției în aplicațiile de precizie

Tehnicile de reducere a reacției includ:

Selectând Cutii de viteze planetare de înaltă precizie pentru robotică

Cerere de aplicații robotice Cutii de viteze planetare de înaltă precizie Acest lucru combină precizia, rigiditatea și dimensiunile compacte. Aceste sisteme trebuie să gestioneze adesea sarcini dinamice, menținând în același timp repetabilitatea poziționării.

Criterii cheie de selecție pentru robotică

Considerații importante atunci când specificați cutii de viteze pentru aplicații robotice:

• Rigiditatea torsională
• Specificații de reacție
• Eficiență la viteze de funcționare
• Greutate și inerție
• Sigilarea mediului

Cerințe de performanță după tipul robotului
