A cutie de viteze planetară coaxială este o soluție de transmisie compactă și de înaltă performanță concepută pentru aplicații care necesită un cuplu ridicat, o transmisie eficientă a puterii și o structură care economisește spațiu. În comparație cu reductoarele de viteze convenționale, o cutie de viteze planetară coaxială combină un sistem de transmisie planetară cu un aranjament de intrare și ieșire în linie, făcându-l potrivit pentru o gamă largă de mașini industriale.
De la echipamente de foraj și mașini de minerit până la macarale, mașini agricole și alte aplicații grele, cutiile de viteze planetare coaxiale asigură o transmisie fiabilă a cuplului, menținând în același timp o amprentă compactă.
Dar cum funcționează o cutie de viteze planetară coaxială și cum ar trebui să alegi modelul potrivit pentru echipamentul tău?

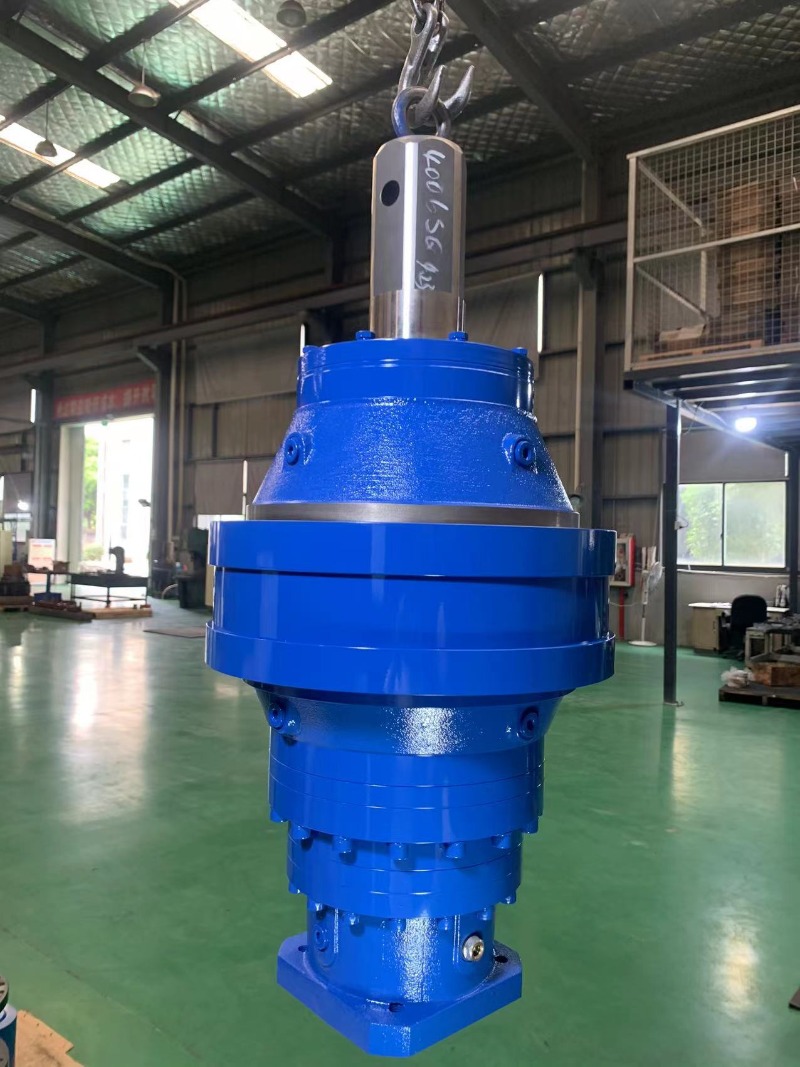

A cutie de viteze planetară coaxială este un tip de reductor planetar în care arborele de intrare și arborele de ieșire sunt dispuse pe aceeași axă.
Sistemul de transmisie planetară constă în mod obișnuit din: angrenaje solare, roți dințate planetare, purtător de planete și roți dințate interne.
În timpul funcționării, angrenajul solar transferă puterea către mai multe angrenaje planetare. Angrenajele planetare se rotesc în jurul angrenajului solar în timp ce se cuplează cu angrenajul inel intern. Deoarece mai multe angrenaje împart sarcina transmisă, o cutie de viteze planetară poate atinge o capacitate mare de cuplu într-o carcasă relativ compactă.
Configurația coaxială facilitează, de asemenea, integrarea cutiei de viteze cu motoare și alte componente mecanice unde spațiul de instalare este limitat.
Unul dintre cele mai importante avantaje ale transmisiei planetare este capacitatea sa de partajare a sarcinii.
Mai multe angrenaje planetare distribuie sarcina transmisă, permițând cutiei de viteze să gestioneze cuplu ridicat și condiții de funcționare grele.
Acest lucru face ca reductoarele planetare coaxiale să fie adecvate pentru echipamentele care necesită un cuplu mare de pornire, inversare frecventă sau funcționare continuă.
Aranjamentul coaxial de intrare și ieșire permite cutiei de viteze să mențină o structură relativ compactă.
În comparație cu unele sisteme de transmisie convenționale, o cutie de viteze planetară coaxială poate oferi un cuplu ridicat fără a necesita spațiu de instalare excesiv.
Acest lucru este deosebit de util atunci când cutia de viteze trebuie să fie integrată în mașini compacte.
O transmisie planetară bine proiectată poate atinge o eficiență mecanică ridicată, deoarece puterea este distribuită între mai multe ochiuri de viteză.
Eficiența ridicată poate ajuta la reducerea pierderilor de energie și la îmbunătățirea performanței generale a mașinii.
Structura planetară simetrică asigură o distribuție echilibrată a sarcinii în jurul axei centrale.
Acest lucru ajută la reducerea încărcării neuniforme și contribuie la o funcționare stabilă, în special în condiții de încărcare mare.
Cutiile de viteze planetare pot folosi configurații cu o singură treaptă, în două trepte sau cu mai multe trepte.
Prin combinarea diferitelor trepte planetare, producătorii pot oferi o gamă largă de rapoarte de reducere pentru a îndeplini cerințele diferite de viteză de ieșire și cuplu.
Structura compactă și capacitatea mare de cuplu a reductoarelor planetare coaxiale le fac potrivite pentru multe aplicații industriale.
Mașinile de găurit necesită un cuplu ridicat, o funcționare fiabilă și rezistență la șocuri.
Cutiile de viteze planetare coaxiale pot fi utilizate în echipamentele de foraj unde un cuplu ridicat și o instalare compactă sunt importante.
Aplicațiile tipice includ: instalații de foraj electrice, echipamente de foraj direcțional orizontal, mașini de foraj de inginerie și echipamente de foraj la sol.
Echipamentul minier funcționează adesea sub sarcini grele, praf, vibrații și cicluri lungi de lucru.
O cutie de viteze planetară coaxială de rezistență poate oferi cuplul și durabilitatea necesare pentru mașinile de minerit, cum ar fi transportoare, concasoare, alimentatoare și alte echipamente de manipulare a materialelor.
Macaralele și mașinile de ridicat necesită o transmisie fiabilă a cuplului și o viteză de ieșire controlată.
Cutiile de viteze planetare coaxiale pot fi integrate în sistemele de ridicare și antrenare în care sunt necesare un cuplu ridicat și dimensiuni compacte.
Echipamentele agricole moderne necesită adesea sisteme de transmisie compacte, dar puternice.
Cutiile de viteze planetare coaxiale pot fi utilizate la mașinile agricole care funcționează la sarcini variabile și în condiții de exterior exigente.
Echipamentele industriale grele din metalurgie și producție funcționează adesea continuu la sarcini mari.
Capacitatea mare de încărcare și caracteristicile stabile de transmisie ale cutiilor de viteze planetare le fac potrivite pentru mediile industriale solicitante.
Selectarea unei cutii de viteze nu trebuie să se bazeze doar pe raportul de reducere.
Înainte de a alege o cutie de viteze planetară coaxială, luați în considerare următorii parametri.
Determinați cuplul continuu și de vârf necesar mașinii.
Cutia de viteze selectată ar trebui să aibă o capacitate suficientă de cuplu pentru a face față atât la funcționarea normală, cât și la vârfuri de sarcină neașteptate.
Raportul de reducere determină relația dintre viteza de intrare și viteza de ieșire.
Alegeți raportul potrivit în funcție de viteza de ieșire necesară a echipamentului.
Cutia de viteze trebuie să fie adaptată la puterea nominală și viteza de intrare a motorului.
O combinație incorectă poate duce la generarea excesivă de căldură, suprasarcină sau uzura prematură a componentelor.
Luați în considerare mediul real de operare, inclusiv: orele de lucru pe zi, tipul de încărcare, sarcinile de șoc, frecvența de pornire și oprire, temperatura ambiantă, praful și umiditatea și poziția de instalare.
Acești factori sunt esențiali pentru a determina configurația adecvată a cutiei de viteze și factorul de service.
Dimensiunile de montare, conexiunea de intrare, arborele de ieșire, flanșa și orientarea de instalare trebuie să se potrivească cu mașina.
Pentru aplicațiile OEM, pot fi necesare configurații personalizate de montare și de ieșire.
SGR este un producător industrial de cutii de viteze specializat în reductoare planetare și reductoare melcat.
Cutiile de viteze planetare coaxiale SGR sunt proiectate pentru aplicații care necesită cuplu mare, dimensiuni compacte, transmisie fiabilă și configurații flexibile.
Cutiile de viteze planetare folosesc materiale de înaltă rezistență și procese de fabricație de precizie pentru a îmbunătăți durabilitatea angrenajului și performanța transmisiei.
În funcție de aplicație, SGR poate oferi diferite trepte planetare, rapoarte de reducere, configurații de intrare și soluții de ieșire.
Reductoarele planetare SGR sunt utilizate pe scară largă în: instalații de foraj electrice, mașini cu șenile, echipamente eoliene, mașini agricole și zootehnice, mașini miniere, echipamente metalurgice și macarale și mașini de ridicat.
Pentru producătorii de mașini OEM, SGR poate oferi, de asemenea, asistență tehnică bazată pe aplicații pentru a ajuta clienții să selecteze cutia de viteze adecvată în funcție de puterea motorului, cuplul de ieșire, viteza, dimensiunile de instalare și condițiile de lucru.
A cutie de viteze planetară coaxială combină capacitatea de cuplu mare a transmisiei planetare cu o configurație în linie care economisește spațiu. Designul său compact, capacitatea mare de încărcare, transmisia eficientă a puterii și rapoartele de reducere flexibile îl fac o soluție eficientă pentru utilajele industriale solicitante.
Atunci când selectează o cutie de viteze planetară coaxială, producătorii ar trebui să ia în considerare mai mult decât prețul cutiei de viteze sau raportul de reducere. Cuplul de ieșire, puterea motorului, condițiile de funcționare, factorul de serviciu, dimensiunile de montare și durata de viață estimată trebuie evaluate.
Pentru producătorii de utilaje care caută un partener de transmisie de încredere, alegerea unui producător de cutii de viteze planetare cu experiență se poate ajuta să se asigure că cutia de viteze este potrivită corect cu mașina completă. (Autor, SGR, Angie Zhang)
