Parametri cheie pentru selectarea unui reductor de viteze de vierme cilindrice

Alegând dreptul Reductor de viteze de vierme cilindric este esențial pentru eficiența și longevitatea oricărui sistem mecanic. Nu este vorba doar de găsirea unei componente care se potrivește; Este vorba despre potrivirea capacităților reductorului cu cerințele specifice ale aplicației dvs. Acest ghid vă va parcurge parametrii esențiali de luat în considerare, de la putere și viteză la material și lubrifiere, asigurându -vă că luați o decizie în cunoștință de cauză.

Înțelegerea cerințelor de încărcare și putere

Primul pas în selectarea unui Reductor de viteze de vierme cilindric este de a evalua cu exactitate cerințele de putere și cuplu ale aplicației dvs. Componentele nepotrivite pot duce la eșec prematur, ineficiență sau chiar deteriorarea sistemului. O înțelegere detaliată a acestor parametri asigură că reductorul poate gestiona volumul de muncă fără a fi suprasolicitat.

Putere de intrare și cuplu de ieșire

Puterea de intrare este energia furnizată reductorului, de obicei dintr -un motor. Cuplul de ieșire este forța de rotație pe care reductorul o livrează la mașina condusă. Acești doi parametri sunt invers legați prin raportul de viteze. Înțelegerea acestei relații este crucială pentru dimensionarea corectă.

• Putere de intrare: Aceasta este puterea furnizată de motor. Este de obicei măsurat în kilowati (kW) sau cai putere (HP).
• Cuplu de ieșire: Aceasta este forța de răsucire pe care reductorul o transmite la sarcină. Se măsoară în Newton-Meters (NM) sau în lire-inch-uri (lb-in).
• Comparaţie: O putere de intrare mai mare și un raport de reducere mai mare vor duce, în general, la un cuplu de ieșire mai mare.

Viteza de intrare și ieșire

Vitezele cu care funcționează reductorul sunt la fel de importante ca și puterea. Viteza de intrare este determinată de RPM -ul motorului, în timp ce viteza de ieșire este un rezultat direct al raportului de viteză. Această relație este fundamentală pentru realizarea vitezei de operare dorite pentru aplicația dvs.

• Viteza de intrare: Viteza arborelui motorului conectat la vierme.
• Viteza de ieșire: Viteza arborelui de viteză, care este viteza de intrare împărțită la raportul de viteze.
• Relaţie: Un raport de viteză mai mare va duce la o viteză de ieșire mai mică. De exemplu, o viteză de intrare de 1450 rpm și un raport de viteză 30: 1 va produce o viteză de ieșire de aproximativ 48,3 rpm. Acest lucru este esențial pentru Calculul reducerii vitezei .

Explorarea raporturilor de viteză și eficiența

Raportul de viteză și eficiența generală sunt inima oricărui Reductor de viteze de vierme cilindric . Un raport mai mare oferă o înmulțire mai mare a cuplului, dar deseori vine cu o compensare a eficienței. Înțelegerea acestui echilibru este esențială pentru aplicațiile care necesită atât forță mare, cât și conservarea energiei.

Raportul de viteză și implicațiile sale

Raportul de viteză este raportul dintre numărul de dinți de pe roata de vierme și numărul de porniri pe vierme. Influențează direct reducerea vitezei și creșterea cuplului. Pentru aplicații precum Cutii de viteze mici de viermi , un raport ridicat poate obține o reducere semnificativă a vitezei într -o formă compactă.

• Raport scăzut (de exemplu, 5: 1 la 30: 1): Oferă o eficiență mai mare, dar mai puțin înmulțirea cuplului.
• Raport ridicat (de exemplu, 60: 1 până la 100: 1): Oferă o ieșire ridicată a cuplului și o reducere semnificativă a vitezei. Aceasta este o cerință comună într -un Cutie de viteze pentru viermi pentru banda transportoare .

Eficiență și generare de căldură

Eficiența este raportul dintre puterea de ieșire și puterea de intrare. Angrenajele cu vierme sunt cunoscute pentru o eficiență mai mică în comparație cu alte tipuri de viteze, în special la raporturi mari. Această energie pierdută este transformată în căldură, ceea ce poate afecta performanța și durata de viață a reductorului. Înțelegerea acestui lucru este esențială pentru un Ghid de ungere pentru reducătorul de viermi , ca lubrifiere adecvată ajută la gestionarea acestei călduri.

• Eficienţă: Variază semnificativ cu raportul de viteză și unghiul de plumb al viermei. Raporturile mai mari duc la o eficiență mai mică.
• Căldură: O consecință directă a ineficienței. Căldura excesivă poate degrada lubrifiantul, a deteriora etanșările și poate scurta viața componentelor.

Materiale, instalare și întreținere

Caracteristicile fizice și cerințele de întreținere ale unui Reductor de viteze de vierme cilindric sunt la fel de importanți ca parametrii operaționali. Materialele utilizate, metoda de instalare și programul de ungere contribuie la performanța și fiabilitatea generală a reductorului.

Materiale și construcții

Alegerea materialelor afectează în mod direct durabilitatea și capacitatea de încărcare a reducătorului. Viermele este de obicei fabricat din oțel întărit, iar roata de vierme este confecționată din bronz, creând o împerechere rezistentă la uzură scăzută.

• Vierme: Adesea fabricat din oțel întărit de carcasă, măcinată până la un finisaj ridicat pentru a reduce frecarea.
• Roată de vierme: În mod obișnuit, bronz turnat, care este mai moale decât viermele pentru a minimiza uzura pe componenta mai scumpă.
• Locuință: De obicei, fontă sau aluminiu, ales pentru proprietățile sale de rigiditate și disipare a căldurii. Aluminiul este mai ușor, în timp ce fontă este mai robustă.

Montare și lubrifiere

Montarea corectă și un program de ungere consistent sunt esențiale pentru longevitate. Montarea poate fi o montare universală de flanșă, montat pe picior sau un design montat pe arbore. Metoda de ungere, fie că este plină de grăsime sau umplută cu ulei, este esențială pentru reducerea frecării și gestionarea căldurii.

Orientare de montare

• Montat pe picior: Cel mai frecvent tip, cu reductorul fixat pe o suprafață plană.
• Montat cu flanșă: Ideal pentru aplicații în care reductorul trebuie să fie atașat direct la o mașină sau o față a motorului.
• Montat pe arbore: Reductorul este montat direct pe arborele condus.

Lubrifiere și întreținere

• Tipul lubrifiantului: Depinde de viteza, temperatura și încărcarea. Uleiurile sintetice sunt adesea utilizate pentru aplicații de temperatură ridicată sau de mare viteză.
• Program de întreținere: Verificările periodice ale nivelului de ulei și modificările programate ale uleiului sunt vitale pentru a preveni uzura prematură. Aceasta este o parte cheie a oricărui Plan de întreținere a reducătorului de viteze de viermi .

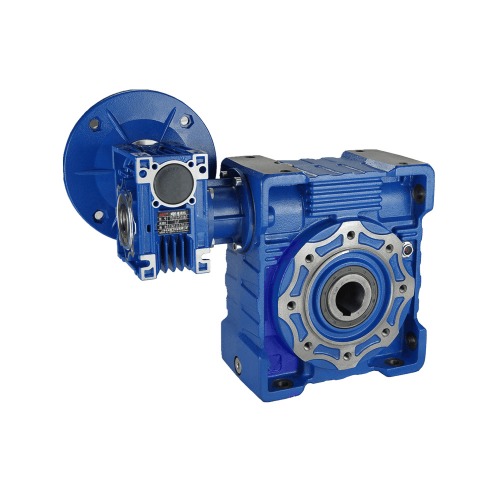

Cutii de viteze cu vierme cilindrice cu două etape
