Pe măsură ce utilajele industriale continuă să se îndrepte către o eficiență mai mare, o capacitate de încărcare mai mare și sisteme de transmisie mai compacte, reductoarele cu angrenaje melcate rămân o soluție importantă de transmisie a puterii pentru aplicații grele și cu raporturi ridicate.
A reductor melcat convertește intrarea motorului de mare viteză în ieșire cu viteză mai mică și cuplu mai mare prin interacțiunea dintre un arbore melcat și roata melcat. În comparație cu multe soluții de transmisie convenționale, cutii de viteze melcate sunt apreciate pentru structura lor compactă, rapoarte mari de reducere, funcționare lină și, în condiții de proiectare adecvate, caracteristici de autoblocare.
În același timp, tehnologia convențională a angrenajelor melcate cilindrice se confruntă cu provocări tot mai mari în aplicațiile care necesită un cuplu mai mare, o durată de viață mai lungă și o eficiență îmbunătățită a transmisiei.
Acesta este un motiv pentru care cutii de viteze melcate cu anvelopă dublă atrag o atenție din ce în ce mai mare în transportul industrial de putere.
Cu mai mult de un deceniu de experiență în tehnologia de transmisie cu angrenaje melcate, Shanghai SGR Heavy Industry Machinery Co., Ltd. și-a dezvoltat cutia de viteze melcat cu dublu anvelopă din seria C pentru a oferi soluții de transmisie cu cuplu ridicat pentru aplicații industriale solicitante.
Reductoarele cu angrenaje melcate sunt utilizate pe scară largă în sectoarele industriale în care sunt necesare reducerea vitezei, multiplicarea cuplului, instalarea compactă și transmisia fiabilă a puterii.
Aplicațiile tipice includ: echipamente de manipulare a materialelor, transportoare, mașini de ridicat și de ridicare, echipamente miniere, mașini metalurgice, mixere industriale, echipamente maritime, mașini de ambalare, linii de producție și mașini industriale grele.
Pe măsură ce echipamentele industriale devin mai mari și mai automatizate, producătorii de cutii de viteze se confruntă cu cerințe din ce în ce mai exigente.
Clienții nu mai caută doar un reductor de viteză cu vierme de bază. Acestea necesită din ce în ce mai mult: cuplu de ieșire mai mare, capacitate de încărcare mai mare, durată de viață mai lungă, funcționare stabilă în regim continuu, vibrații și zgomot mai reduse, configurații de montare flexibile, eficiență mai bună a transmisiei și aranjamente personalizate de intrare și ieșire.
Aceste cerințe conduc la dezvoltarea tehnologiilor de transmisie cu angrenaje melcate de performanță superioară.
Printre acestea, cutia de viteze cu melc cu anvelopă dublă a devenit o soluție importantă pentru aplicațiile în care reductoarele cilindrice convenționale cu angrenaje melcate nu oferă o capacitate de încărcare suficientă.
A cutie de viteze cu melc cu anvelopă dublă este un tip specializat de transmisie cu angrenaj melcat conceput pentru a crește zona de contact dintre melcat și roata melcată.
Într-un set de angrenaj melcat cilindric convențional, melcul are în general o geometrie cilindrică, în timp ce roata melc este proiectată să se înfășoare parțial în jurul melcului.
Într-un sistem de angrenaj melcat cu anvelopă dublă, atât melcatul, cât și roata melcului au geometrii învăluitoare. Viermele are un profil asemănător unei clepsidre, permițând roții vierme să înconjoare viermele mai eficient.
Această geometrie creează o zonă de contact eficientă mai mare și permite mai multor dinți să participe la transmiterea sarcinii simultan.
Ca rezultat, sistemul de transmisie poate obține o distribuție îmbunătățită a sarcinii și o capacitate mai mare de transmisie a cuplului.
Informațiile tehnice ale SGR descriu transmisia cu angrenaj melcat cu anvelopă dublă din seria C ca un sistem de angrenare cu mai mulți dinți, cu melcul fabricat din material 20CrMnTi întărit și roata melcat din bronz aliaj de înaltă performanță.
Acest design este deosebit de valoros pentru mașinile industriale care funcționează la sarcini mari și condiții de lucru solicitante.
Avantajul cheie al unei cutii de viteze melcate cu anvelopă dublă nu este doar structura sa, ci modul în care structura modifică distribuția sarcinilor de transmisie.
Profilul dintelui învelitor mărește aria de contact dintre vierme și roata melcului.
În loc să concentreze sarcina pe o zonă de contact relativ limitată, mai mulți dinți pot participa la transmisia cuplului.
Acest lucru ajută la distribuirea mai eficientă a încărcăturii și poate reduce stresul dentar localizat.
Pentru utilajele grele, cuplul de ieșire este unul dintre cei mai importanți parametri de selecție a cutiei de viteze.
Gama de produse Seria SGR C include cutii de viteze cu melc cu anvelopă dublă, cu specificații ale cuplului de ieșire care ajung până la 160.000 N·m, în funcție de configurație.
Acest lucru face ca tehnologia să fie potrivită pentru aplicațiile în care sunt necesare un cuplu ridicat și o viteză de ieșire relativ scăzută.
Selectarea materialului și tratamentul termic sunt, de asemenea, esențiale pentru durata de viață a cutiei de viteze melcate.
SGR folosește 20CrMnTi pentru componentele sale melcate și bronz aliaj de înaltă performanță pentru roata melcat. Viermele este supus proceselor de carburare, întărire și măcinare de precizie pentru a îmbunătăți duritatea suprafeței și rezistența la uzură.
Conform informațiilor despre produs ale SGR, duritatea dinților de vierme poate atinge HRC 58–62.
Combinația de oțel călit și bronz aliat este menită să ofere un echilibru adecvat între rezistență, rezistență la uzură și contact de alunecare fiabil.
Transmisia cu angrenaj melcat este în mod natural potrivită pentru aplicațiile care necesită o reducere lină a vitezei.
Caracteristicile de angrenare cu mai mulți dinți ale angrenajelor melcate cu înveliș dublu pot îmbunătăți în continuare distribuția sarcinii și pot contribui la o transmisie stabilă.
Acest lucru face ca tehnologia să fie potrivită pentru mașinile industriale unde vibrațiile, zgomotul și șocurile mecanice trebuie controlate.

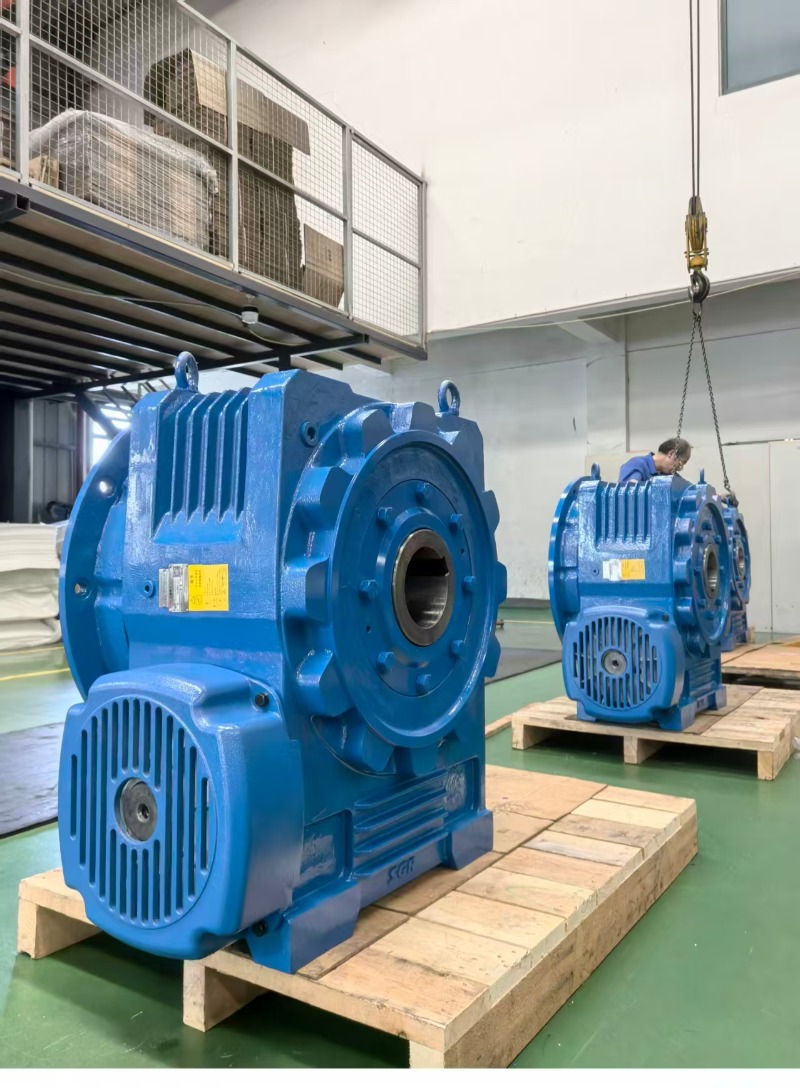

SGR și-a dezvoltat cutia de viteze cu melc cu anvelopă dublă din seria C ca o soluție de transmisie industrială cu cuplu ridicat.
Conform informațiilor actuale despre produs ale SGR, Seria C acoperă distanțele centrale de la 100 la 710 mm, cu concepte de design modulare și serializate. Configurațiile specifice pot fi personalizate în funcție de cerințele clientului.
Specificațiile și caracteristicile cheie includ:
| Parametru | SGR C Series |
| Tip angrenaj | Unelte vierme cu învelire dublă |
| Distanța Centrală | 100–710 mm |
| Raportul de transmisie tipic | i = 10–63 pentru configurații cu o singură etapă |
| Cuplul de ieșire | Până la 160.000 N·m |
| Material vierme | 20CrMnTi |
| Roata vierme | Aliaj de înaltă performanță Bronz |
| Montare | Montaj pe șasiu, flanșă, față și personalizat |
| Intrare | Flanșă motor, arbore cilindric, arbore canelat și personalizat |
| Ieșire | Arbore cilindric, arbore canelat, arbore tubular și personalizat |
Configurația reală a cutiei de viteze trebuie selectată în funcție de puterea motorului, viteza de intrare, cuplul de ieșire necesar, raportul de reducere, ciclul de funcționare, aranjamentul de montare și mediul de operare. SGR oferă, de asemenea, configurații personalizate de intrare și ieșire pentru diferite modele de mașini.
Dezvoltarea unei cutii de viteze melcate cu anvelopă dublă de înaltă performanță necesită mult mai mult decât simpla prelucrare a unei roți melcate și melcate.
Geometria complexă a dintelui necesită capacități specializate de proiectare, producție și inspecție.
SGR a înființat o echipă de cercetare și dezvoltare formată din doctori și ingineri seniori și și-a dezvoltat propriul sistem planar de optimizare a angrenajelor melcate cu anvelopă dublă. Compania operează, de asemenea, echipamente de prelucrare CNC, mașini de măsurare 3D, sisteme de testare a puterii și eficienței cutiei de viteze și un instrument de măsurare cu melcat toroidal și plită.
Aceste capabilități permit SGR să controleze mai multe etape ale dezvoltării cutiei de viteze, inclusiv:
Această abordare integrată este deosebit de importantă pentru angrenajele melcate cu anvelopă dublă, deoarece precizia profilului dintelui afectează direct performanța de angrenare, distribuția sarcinii și durata de viață.
O cutie de viteze melcat cu cuplu ridicat este potrivită în special pentru utilajele care necesită un cuplu semnificativ la viteze de rotație relativ mici.
Echipamentul minier funcționează frecvent în condiții de sarcină grea, praf, vibrații și condiții de funcționare continuă.
O cutie de viteze industrială cu melc cu cuplu ridicat poate fi utilizată în sistemele adecvate de transport, ridicare și manipulare a materialelor unde este necesară o transmisie fiabilă a cuplului.
Mașinile din oțel și metalurgice necesită adesea sisteme de transmisie robuste, capabile să funcționeze la sarcini mari.
Tehnologia angrenajelor melcate cu anvelopă dublă poate oferi o soluție de transmisie compactă pentru anumite unități de transmisie grele.
Sistemele transportoare necesită o transmisie stabilă și continuă a puterii.
În funcție de cerințele de sarcină și viteză, un reductor cu angrenaj melcat poate oferi raportul de reducere și cuplul de ieșire necesare, menținând în același timp o amprentă relativ compactă a instalației.
Mașinile de ridicat impun cerințe mari privind fiabilitatea cutiei de viteze și controlul sarcinii.
Reductoarele cu angrenaje melcate pot fi utilizate în mecanismele de ridicare adecvate unde sunt necesare rapoarte mari de reducere și caracteristici de menținere. Cu toate acestea, comportamentul de autoblocare al cutiei de viteze ar trebui întotdeauna verificat în raport cu sarcina reală, raportul, lubrifierea, eficiența și cerințele de siguranță, mai degrabă decât să fie presupus doar de tipul cutiei de viteze.
Echipamentele marine industriale, troliurile și alte utilaje specializate pot necesita configurații personalizate ale cutiei de viteze.
SGR oferă aranjamente personalizate pentru arbore, montaj și intrare/ieșire pentru a adapta cutia de viteze la dispozițiile specifice ale echipamentelor.
Pentru proiectanții de echipamente, alegerea între o cutie de viteze melcat convențională și o cutie de viteze melcat cu înveliș dublu ar trebui să se bazeze pe cerințele reale de funcționare.
O cutie de viteze melcat convențională poate fi suficientă pentru aplicații cu cuplu moderat și condiții standard de funcționare.
Cu toate acestea, o cutie de viteze cu melc cu anvelopă dublă devine mai atractivă atunci când aplicația necesită:
Geometria dublă învelitoare mai complexă înseamnă, de asemenea, că cerințele de fabricație și controlul calității sunt mai mari.
Prin urmare, selectarea unei cutii de viteze cu melc cu înveliș dublu nu este doar o chestiune de alegere a unei cutii de viteze mai mari. Profilul dintelui, materialul, tratamentul termic, lubrifierea, alinierea, condițiile termice și ciclul de funcționare trebuie luate în considerare împreună.
Pentru cumpărătorii de cutii de viteze industriale, capacitatea de inginerie a producătorului de cutii de viteze poate fi la fel de importantă ca și specificațiile produsului.
SGR se concentrează pe transmisia industrială a angrenajelor și are peste 15 ani de experiență în cercetare și dezvoltare și producție de cutii de viteze. Portofoliul său de produse include cutii de viteze planetare, cutii de viteze melcate cu anvelopă dublă, reductoare cilindrice cu angrenaje melcate și soluții de transmisie personalizate.
Punctele forte ale SGR includ:
Echipa profesională de cercetare și dezvoltare
Doctorii și inginerii seniori participă la proiectarea cutiei de viteze și dezvoltarea tehnologiei de transmisie.
Tehnologie specializată a angrenajului melcat
SGR a dezvoltat un sistem planar de optimizare a angrenajelor melcate cu anvelopă dublă.
Fabricare de precizie
Prelucrarea CNC și echipamentele specializate sunt utilizate pentru componentele complexe ale angrenajului.
Inspecție și testare
SGR folosește echipamente de măsurare 3D, echipamente de măsurare melcate și plite și sisteme de testare a puterii și eficienței cutiei de viteze.
Soluții personalizate
Arborii de intrare, arborii de ieșire, metodele de montare, rapoartele și alte componente cheie ale transmisiei pot fi personalizate în funcție de cerințele aplicației.
Soluții OEM și de înlocuire
SGR afirmă că dimensiunile de montare ale angrenajelor sale melcate cu înveliș dublu pot fi interschimbabile cu angrenajele melcate CAVEX®, în timp ce pot fi furnizate și componente de transmisie personalizate.
Dezvoltarea utilajelor industriale împinge tehnologia cutiei de viteze către o densitate mai mare a cuplului, o eficiență mai bună, o durată de viață mai lungă și o personalizare mai mare.
Pentru reductoarele cu angrenaje melcate, viitorul nu se referă doar la creșterea dimensiunii cutiei de viteze.
În schimb, dezvoltarea tehnologică se concentrează din ce în ce mai mult pe profiluri dentare optimizate, materiale avansate, producție de precizie, sisteme de lubrifiere mai bune, management termic îmbunătățit, inspecție digitală a calității, configurații personalizate ale cutiei de viteze și eficiență mai mare a transmisiei.
Tehnologia angrenajelor melcate cu anvelopă dublă oferă o cale importantă către aceste obiective, deoarece structura sa cu mai mulți dinți permite producătorilor să optimizeze distribuția sarcinii și transmisia cuplului.
Pentru producătorii de cutii de viteze, aceasta înseamnă că capacitatea de cercetare și dezvoltare, producția de precizie și tehnologia de testare vor deveni din ce în ce mai importanți factori competitivi. (Autor, SGR, Angie Zhang)
