Care este dubla reductor de viteze de viermi?

În familia dispozitivelor de transmisie mecanică, reductorul de viteze planetar este ca o perlă amețitoare, strălucind strălucitor și atrăgând atenția industriei mașinilor. Când vine vorba de reducători, primul lucru care îmi vine în minte este reductorul de viteze planetar. Cu toate acestea, Reducător dublu cu un angrenaj cu viermi cu învăluire este, de asemenea, un produs „cal întunecat” indispensabil în domeniul transmisiei mecanice.

Deci, care este reductorul dublu învelit de viermi? Și cum a fost dezvoltat? În acest articol, SGR ar dori să împărtășească cu voi câteva cunoștințe despre reducătorii dublei învăluiri de viteze de viermi.

(1) Istoricul reductorului dublu învelit de viermi.

Când vine vorba de reductoare duble cu angrenaje de viermi, trebuie să menționăm transmisia de unelte de viermi plane.

Încă din 1922, în Statele Unite a fost produsă transmisia de unelte de viermi plane. La acea vreme, a fost utilizat în principal pentru indexarea preciziei, cum ar fi telescoape astronomice, instrumente de măsurare a angrenajelor, mașini de gravură circulare, etc., și numai raporturi mari de transmisie erau aplicabile la acel moment.

În 1951, Sato din Japonia a inventat transmisia de viteze a viermilor planului elicoidal, care s -a extins de la raporturi mari de transmisie la raporturi de transmisie mici și mijlocii.

În China, cercetările privind angrenajele de viermi plane au început la începutul anilor 1960, când a început cercetarea Institutul de Cercetări Mecanice de Cercetare a Științei din Primul Minister al construcțiilor de mașini. De atunci, Institutul a depășit multe dificultăți tehnice, reducând continuu distanța centrală a perechii de turbină plană și diametrul angrenajului de vierme, ceea ce face ca uneltele de viermi să fie din ce în ce mai precise.

În 1971, fabrica de utilaje din grupul Shougang din China a creat primul set de angrenaje de vierme care învăluie avion, pe baza fabricării angrenajelor cu vierme cu planuri elicoidale și le -a folosit oficial în producția industrială. Prin urmare, reductorul de viteze de vierme dublu învăluit este, fără îndoială, un dispozitiv de transmisie inventat de chinezi.

)

Reducătorul de viteze de viermi toroidale dublu cu învăluire este compus în principal dintr -un vierme de plane dublu înveliți, o roată de vierme și o carcasă. Viermele toroidal cu dublu învăluire a planului folosește un plan ca suprafață părinte, și prin mișcare circulară relativă, include suprafața dintelui viermului toroidal, apoi folosește suprafața dintelui viermului ca suprafață părinte și învăluie suprafața dintelui roții de vierme prin mișcare relativă.

În comparație cu viermii cilindrici, reductorul de viteze de viermi cu dublu învăluit cu două avantaje are două avantaje evidente. Una este capacitatea mare de încărcare, deoarece generatul de contur exterior al viermului toroidal dublu învăluind determină că mai mulți dinți pot intra în plasă, crescând zona de contact și reducând presiunea suprafeței dinților.

Celălalt avantaj al reductorului de viermi toroidale dublu învăluit este eficiența sa ridicată. În reductorul de viermi toroidali dublu învăluit, suprafața dinților viermilor este precisă la pământ după întărire, atât duritatea suprafeței dinților, cât și nivelul de rugozitate a suprafeței dinților a fost îmbunătățită, ceea ce poate obține o precizie foarte mare a formei dintelui. Și deoarece suprafața de contact a suprafeței dinților este mare și lungimea totală a liniei de contact este crescută, eficiența poate fi mult îmbunătățită.

)

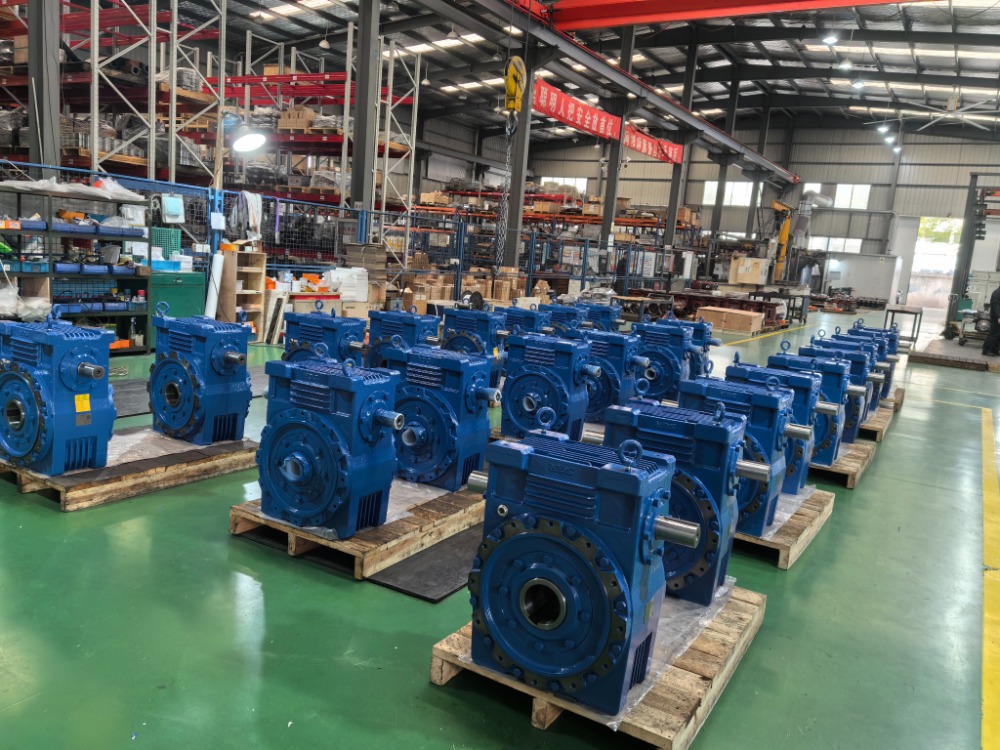

În calitate de pionier în domeniul transmisiei mecanice, producătorul de reducători de viteze planetare SGR a proiectat și a produs și a produs reducătorul de viteze de vierme cu înveliș dublu din seria C.

Acest reductor de angrenaj de vierme toroidal dublu învăluit este prelucrat prin măcinare după carburizare și stingerea cu 20crmnti, iar roata de vierme este confecționată din bronz de înaltă performanță, care poate menține rezistența la uzură pe termen lung, eficiența de transmisie ridicată și durata de viață lungă. În comparație cu perechile cilindrice de viermi și roții de vierme din aceleași specificații, capacitatea de încărcare și eficiența transmisiei sunt semnificativ îmbunătățite. În condițiile raportului de viteză mare, are performanțe mecanice de auto-blocare, ceea ce poate îmbunătăți eficient performanța de siguranță a utilajelor.

Tendința de dezvoltare a produselor reductoare de viermi dublu învăluind este miniaturizarea, viteza mare, zgomotul scăzut și fiabilitatea ridicată. Reducătorul de viermi dublu învăluit al SGR, care are o eficiență ridicată, rezistență ridicată la uzură, durată de viață lungă și fiabilitate ridicată și este inovator în mod constant în proiectare, proces, producție și asamblare, va fi cu siguranță favorizat de piață. （Autor: SGR, Angie Zhang）
