Care sunt diferențele dintre cutiile de viteze planetare cu o singură și mai multe etape?

În lumea transmisiei de energie industrială, cutiile de viteze planetare au devenit coloana vertebrală a utilajelor de înaltă performanță. Pe măsură ce evoluează cerințele echipamentelor-necesitând un cuplu mai mare, o eficiență mai mare și proiecte mai compacte-OEM-urile și integratorii de sistem se confruntă cu o decizie critică: ar trebui să aleagă o singură etapă sau Cutie de viteze planetară cu mai multe etape ? Înțelegerea diferențelor dintre aceste două configurații este esențială pentru optimizarea performanței, fiabilității mașinii și a costului total de proprietate.

La SGR, un producător de cutii de viteze planetare cu sediul în Shanghai, suntem specializați atât în ​​cutii de viteze planetare cu o singură etapă, cât și în mai multe etape, precum și în cutii de viteze cu viermi cu două etape. Cu peste 15 ani de expertiză în inginerie, o unitate de producție de 15.000㎡ și o echipă de doctorat. Cercetători și ingineri seniori, proiectăm soluții de transmisie care răspund cerințelor riguroase de foraj, exploatare, generare de energie electrică, utilaje textile și multe altele.

Să explorăm distincțiile cheie între cutii de viteze planetare unice și mai multe etape-și de ce cutiile de viteze planetare multi-etape ale SGR ies în evidență pe piață.

(1) Cutie de viteze planetară cu o singură etapă: simplitate, eficiență și compactitate

O cutie de viteze planetară cu o singură etapă este formată dintr-un echipament solid, mai multe angrenaje pentru planetă, un angrenaj inelar și un transportator. Puterea este transmisă printr -o singură etapă de reducere, ceea ce o face cea mai simplă și mai eficientă configurație în familia planetară.

Caracteristici cheie ale cutiei de viteze Planetary Singhe Stage:

Intervalul raportului de viteză: de obicei 3: 1 până la 10: 1

Eficiență de transmisie: ≥97% pe etapă - mi se termină cel mai mare în unități mecanice

Proiectare compactă: lungime axială minimă și ușoară, ideală pentru aplicații constrânse în spațiu

Returnări scăzute: Angrenajele de teren de precizie realizează ≤3 reacții arcmin, adecvate pentru sisteme de control servo și mișcare

Densitate mare de putere: un flux de putere eficient cu o generare de căldură minimă

Aplicații ale cutiei de viteze planetare cu o singură etapă:

• Platforme direcționale orizontale conduse de electricitate (HDD)
• Generatoare mici și mijlocii
• Sisteme transportoare cu cerințe de cuplu moderate
• Robotică și linii de asamblare automatizate

Cutia de viteze planetară cu o singură etapă excelează în scenarii în care eficiența, viteza de răspuns și compactitatea sunt prioritare. Este alegerea preferată pentru surse de intrare de mare viteză (de exemplu, motoare 1500-3000 rpm) care necesită o reducere moderată a vitezei și o funcționare lină.

Cu toate acestea, atunci când aplicațiile necesită raporturi de reducere mai mari sau un cuplu de ieșire mai mare, o singură etapă atinge limitele sale fizice. Aici devine cutia de viteze planetară cu mai multe etape devine soluția superioară.

(2) Cutie de viteze planetară cu mai multe etape: putere, cuplu și versatilitate

O cutie de viteze planetară cu mai multe etape (în mod obișnuit două sau trei etape) conectează mai multe seturi planetare din serie într-o singură carcasă. Ieșirea primei etape devine intrarea următoarei, înmulțind raportul de reducere și ieșirea cuplului.

Caracteristici cheie:

• Intervalul raportului de viteză: 20: 1 până la 100: 1 (de exemplu, 5: 1 × 4: 1 = 20: 1)
• Cuplu de ieșire: semnificativ mai mare decât o singură etapă-până la 5 × mai mare pentru aceeași dimensiune a cadrului
• Eficiență: ușor mai scăzut din cauza ochiurilor de viteză suplimentare, dar totuși ridicat la 94% -96% pentru două etape
• Rigiditatea structurală: distribuția îmbunătățită a sarcinii pe mai multe etape îmbunătățește durabilitatea sub sarcini de șoc
• Flexibilitatea personalizării: poate combina diferite raporturi și materiale de viteză pentru a îndeplini profiluri de încărcare specifice

Aplicații ale cutiei de viteze planetare multi-etape:

• Echipamente de foraj cu non-excavație grea care necesită un cuplu de 100.000 nm
• Transportoare miniere și concasoare care funcționează sub sarcină continuă
• Pasul turbinei eoliene și unități de yaw
• Mixere și extrudere industriale mari

În timp ce cutiile de viteze cu mai multe etape sunt puțin mai lungi și mai grele, capacitatea lor de a oferi un cuplu ridicat într-un mod controlat, eficient, le face indispensabile în medii industriale solicitante. Aceștia elimină nevoia de reducători de viteză externă sau combinații ineficiente de viteze de viermi, simplificând proiectarea sistemului și îmbunătățirea fiabilității.

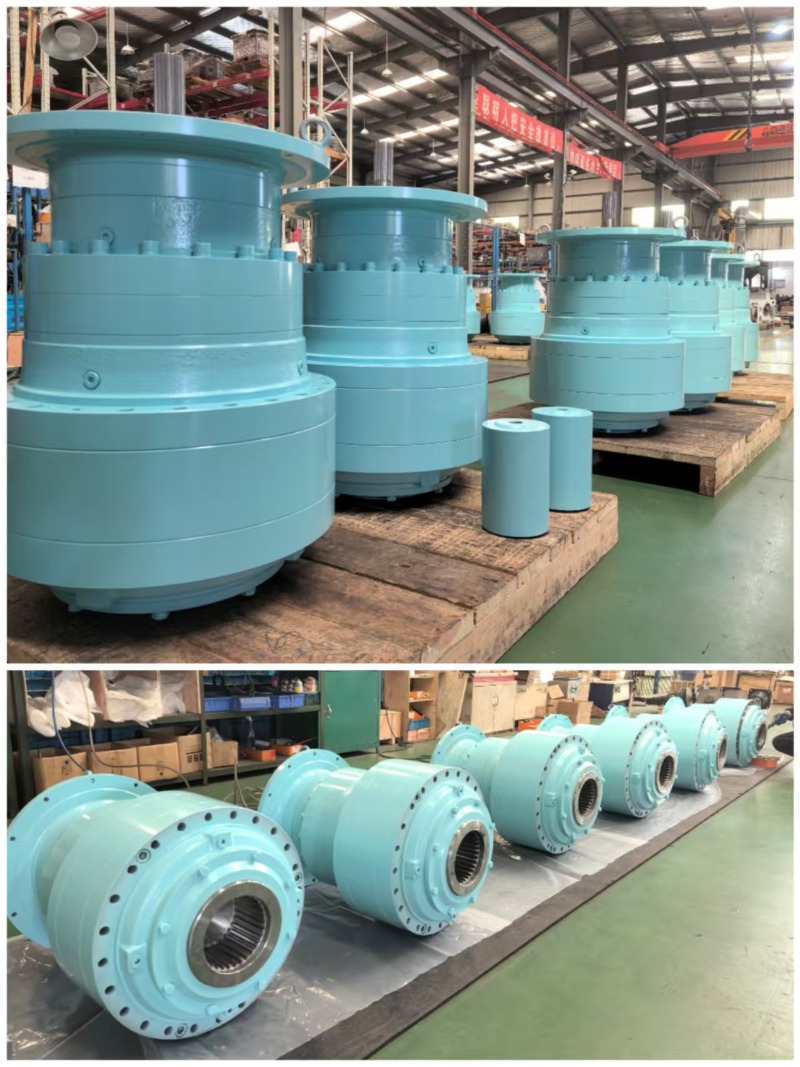

(3) Cutie de viteze planetară cu mai multe etape SGR: proiectată pentru performanțe extreme

La SGR, nu fabricăm doar cutii de viteze planetare cu mai multe etape-le instruim pentru provocări industriale din lumea reală. Cutiile noastre de viteze planetare cu mai multe etape sunt concepute pentru a depăși ofertele standard în capacitatea cuplului, eficiența și durata de viață a serviciilor.

Avantajele principale ale cutiilor de viteze planetare multi-etape SGR:

• Optimizarea uneltelor proprii: sistemul nostru de optimizare a perechilor de viermi toroidale interne și analiza avansată a elementelor finite asigură contactul optim al dinților, distribuția sarcinii și reducerea zgomotului-chiar și sub sarcină completă.
• Fabricare de înaltă precizie: Angrenajele sunt tăiate cu precizie din oțel din aliaj de 20crmnti, carburizat, stins. Acest lucru asigură durabilitatea pe termen lung și uzura minimă.
• Testare și validare integrată: Fiecare cutie de viteze SGR suferă teste de performanță cu putere completă pe băncile noastre de testare internă, simulând condiții reale de operare pentru temperatură, vibrații și eficiență.
• Soluții personalizate: Oferim raporturi de viteză adaptate, configurații de montare, sisteme de ungere și interfețe de monitorizare.

Principalele aplicații ale cutiilor de viteze planetare multi-etape SGR:

• Foraj de neexcavare: cutii de viteze planetare multi-etape SGR cu mai multe etape, echipamente HDD electrice și diesel, furnizând un cuplu ridicat și un control de viteză mică necesare pentru penetrarea rocilor și remedierea conductelor.
• Mining & Quarrying: utilizate în transportoare și conciere grele, cutiile noastre de viteze rezistă la funcționare continuă și șocuri frecvente de încărcare.
• Generarea de energie: integrată în generatoare la scară mică și unități auxiliare, asigurând performanțe stabile și de întreținere redusă.

SGR este o întreprindere de înaltă tehnologie din Shanghai și este listată în programul „specializat, sofisticat, unic și inovator” al orașului (Zhuan Jing Te Xin). Cutia noastră de viteze planetară din seria N a câștigat premiul „Science and Technology” al Asociației China Gear Association (2009) și a fost recunoscută ca un proiect de transformare de înaltă tehnologie din Shanghai. Deținem mai multe brevete de invenție și model de utilitate, reflectând angajamentul nostru față de inovație.

Concluzie: Alegerea cutiei de viteze planetare potrivite pentru aplicația dvs.

Alegerea dintre cutiile de viteze planetare cu o singură etapă și mai multe etape depinde de viteza, cuplul, eficiența și cerințele de spațiu ale mașinii.

• Alegeți nevoi cu o singură eficiență ridicată, compactitate și reduceri moderate.
• Alegeți cuplul cu mai multe stageFor, reducerea vitezei mari și funcționarea grea.

Ca o companie lider din China Planetary Gearbox, SGR oferă ambele configurații cu o calitate fără compromisuri. Cutiile noastre de viteze planetare cu mai multe etape, în special, reprezintă culmea ingineriei de transmisie a puterii-care oferă performanțe robuste, durată de viață extinsă și rentabilitate superioară a investițiilor.

Pentru producătorii OEM și industriali care caută un partener de cutii de viteze fiabile, inovatoare și avansate din punct de vedere tehnic, SGR este alegerea inteligentă. Contactați -ne astăzi pentru a discuta despre aplicația dvs. și pentru a descoperi cum pot cutii de viteze planetare pot ridica performanțele echipamentului dvs. (Autor, SGR, Angie Zhang)
