Cele mai comune tipuri de reductoare de viteze pe care poate doriți să le cunoașteți

În calitate de manager tehnic la SGR, un producător de reductoare de viteză consacrat cu peste 15 ani de experiență în industrie, întâlnesc adesea aceeași întrebare fundamentală din partea inginerilor și specialiștilor în achiziții: „Care sunt cele mai comune tipuri de reductoare de viteze și cum îl aleg pe cel potrivit?” Răspunsul constă nu numai în înțelegerea principiilor de transmisie, ci și în potrivirea caracteristicilor de performanță cu aplicațiile din lumea reală.

Care sunt cele mai comune tipuri de reductoare de viteze?

În mașinile industriale, reductoare de viteze se încadrează în primul rând în trei categorii majore: reductoare cu angrenaje planetare, reductoare cu angrenaje melcate și reductoare cu angrenaje elicoidale cu arbore paralel sau elicoidal conic. Printre acestea, reductoarele planetare și cu angrenaje melcate domină aplicațiile care necesită densitate mare de cuplu, design compact sau capacitate de autoblocare.

Reductoarele planetare excelează în ceea ce privește eficiența (de obicei 95–98%), raportul mare cuplu-dimensiune și distribuția dinamică a sarcinii pe mai multe angrenaje planetare. Sunt ideale pentru sisteme servo, echipamente de construcții și unități industriale de funcționare continuă.

Reductoarele cu angrenaje melcate, în special tipurile avansate, cum ar fi melcul toroidal cu înveliș dublu plan, oferă rapoarte mari de reducere într-o singură etapă, autoblocare mecanică inerentă și funcționare lină și silențioasă, făcându-le potrivite pentru sisteme de ridicare, poziționare și siguranță critică.

La SGR, ne-am concentrat cercetarea și dezvoltarea și producția tocmai pe aceste două segmente de mare valoare: reductoarele planetare din seria N și reductoarele planare cu angrenaj dublu  toroidale cu angrenaje melcate din seria N, ambele proiectate pentru medii solicitante și durată lungă de viață.

Reductoarele planetare SGR

Seria noastră N reductoare planetare reprezintă peste un deceniu de rafinament în tehnologia transmisiei de precizie. Proiectate ca o alternativă directă la mărcile importate precum Brevini, Dynamic, Rossi și Bonfiglioli, combină designul la nivel internațional cu suportul localizat și prețurile competitive. Specificațiile cheie includ:

• Diametrele inelului angrenajului de la 200 mm la 885 mm
• Cuplu de ieșire de până la 540.000 N·m
• Rapoarte de viteză începând de la i ≥ 3, extensibile prin configurații în mai multe trepte
• Arhitectură modulară care permite sute de combinații de modele

Capătul de intrare acceptă găuri rotunde, caneluri, arbori, flanșe și frâne integrate - compatibil atât cu motoare hidraulice, cât și cu motoare electromagnetice. Capătul de ieșire oferă o flexibilitate și mai mare: arbori plini sau tubulari, montaj pe disc de expansiune, interfețe canelare, angrenaje sau flanșe, permițând integrarea perfectă în instalații de foraj fără șanțuri, transportoare miniere, troliuri marine și mașini textile.

Toate angrenajele reductoarelor planetare SGR sunt fabricate din oțel aliat 20CrMnTi, carburat, stins și șlefuit cu precizie pentru a asigura zgomot redus, rezistență ridicată la oboseală și partajare a sarcinii cu mai mulți dinți. Acest lucru are ca rezultat o funcționare lină, fiabilă și o eficiență mecanică care depășește 96%.

În plus, reductoarele planetare din seria N au câștigat „Primul premiu pentru progresul științific și tehnologic în industria angrenajelor” de către Asociația Chinei Gear Industry în 2009 și listate printre proiectele de transformare a performanțelor de înaltă tehnologie din Shanghai, reductoarele planetare din seria N au devenit o alegere de încredere în sectoarele navale, construcții și textile.

Reductoarele cu angrenaje melcate SGR

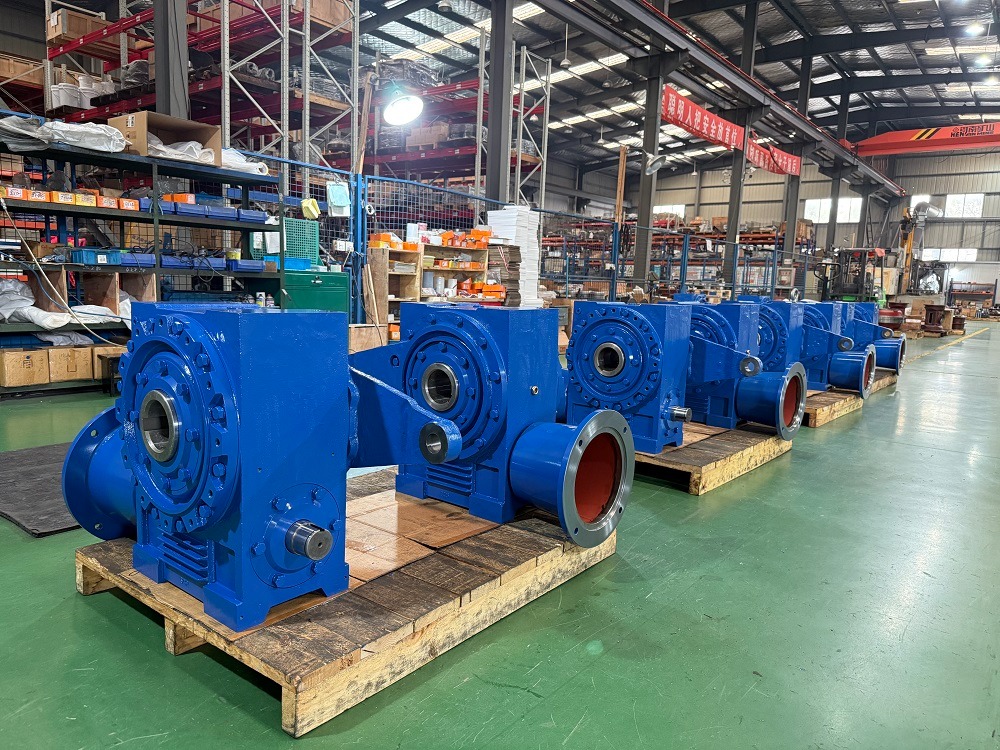

În completarea liniei noastre planetare este reductorul planar cu angrenaj toroidal cu angrenaj dublu din seria C - o soluție de transmisie bazată pe inovația chineză și optimizată prin colaborarea cu universități de top.

Spre deosebire de angrenajele melcate cilindrice convenționale, seria C cu anvelopă dublă reductoare melcate prezintă un vierme toroidal învăluit de două ori de un plan teoretic, creând o plasă cu mai mulți dinți, de contact cu suprafața cu roata melcat. Acest design crește dramatic capacitatea de încărcare și eficiența transmisiei, reducând în același timp uzura.

Caracteristicile tehnice ale reductoarelor cu angrenaj melcat cu dublu anvelopă sunt:

• Distanțe între centre de la 100 mm la 710 mm
• Cuplu de ieșire de până la 160.000 N·m
• Rapoarte de viteză care încep de la ≥ 10, cu capacitate de autoblocare la rapoarte mai mari
• Dimensiuni de instalare interschimbabile cu unități de tip CAVEX®

Virecul reductoarelor cu angrenaje melcate duble învelitoare este realizat din 20CrMnTi, carburat și măcinat, în timp ce roata melc folosește bronz de staniu de înaltă performanță, asigurând proprietăți excelente anti-fricțiune și rezistente la uzură. Rezultatul este un reductor care oferă o durată de viață lungă, fiabilitate ridicată și siguranță mecanică îmbunătățită - critice pentru ridicare, metalurgie, porți hidroenergetice și calandre din cauciuc.

SGR a dezvoltat sistematic protocoalele de proiectare, fabricare, asamblare și testare pentru această tehnologie, cu scopul de a promova o soluție de transmisie cu adevărat indigenă de înaltă performanță. Componentele cheie personalizate sunt, de asemenea, disponibile la cerere.

Susținută de certificarea DNV ISO 9001, aprobarea furnizorului SGS și recunoașterea ca o întreprindere „Specializată, Rafinată, Unică și Inovatoare” din Shanghai (SRII), SGR rămâne angajată în promovarea tehnologiei transmisiei angrenajului. Indiferent dacă aplicația dvs. necesită eficiența ridicată și densitatea de putere a acționărilor planetare sau robustețea și siguranța cu autoblocare a reductoarelor cu angrenaje melcate cu înveliș dublu, SGR oferă soluții proiectate care funcționează zi de zi, în cele mai dure condiții.（Autor, SGR, Angie Zhang）
