Maestria designului modular: integrarea servomotoarelor cu angrenaje melcate si automatizare compacta

** angrenaj melcat planetar ** reprezintă o fuziune a reducerii cu raport ridicat (din stadiul melcat) și a densității ridicate a cuplului (din stadiul planetar). Pentru automatizare și robotică, principala provocare tehnică nu este doar designul angrenajului în sine, ci și integrarea perfectă, compactă și standardizată cu o varietate de motoare de antrenare. Realizarea extrem de eficientă Integrare servomotoare cu angrenaje melcate necesită un **design planetar melcat modular** robust, care utilizează interfețe standardizate și volum minim de asamblare.

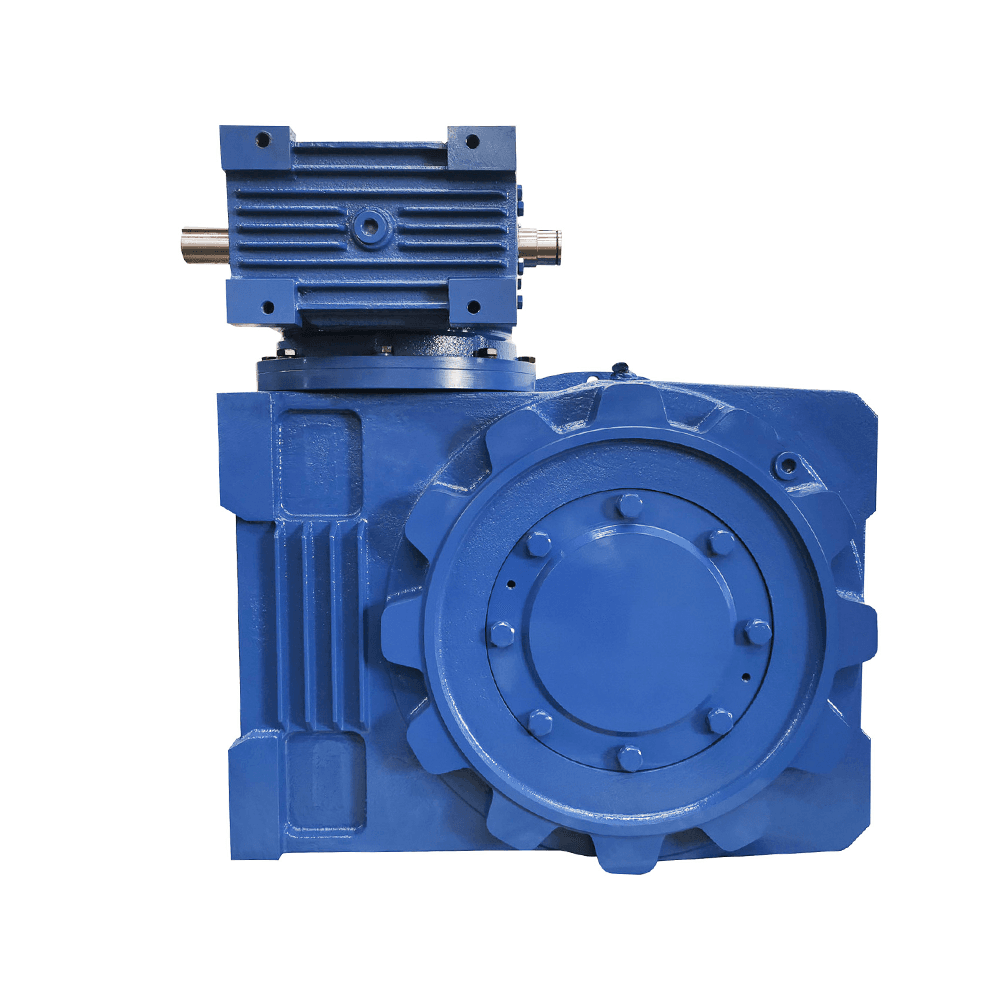

Reductor cu angrenaj melcat toroidal cu două trepte

Necesitatea modularității: principiile Design planetar modular al angrenajului melcat

Arhitectura modulară permite furnizorilor B2B să configureze rapid cutiile de viteze pentru a se potrivi cu diverse specificații ale motoarelor, fără a crea noi carcase pentru fiecare comandă.

Interfețe standardizate pentru versatilitate

• **Componente cheie ale interfeței:** Modularitatea este obținută prin segmentarea carcasei cutiei de viteze în blocuri funcționale, cel mai critic flanșa adaptorului de motor (intrare) și configurația flanșă de ieșire/arbore.
• **Flexibilitate:** Acest lucru permite mecanismului de bază **angrenaj melcat planetar** să rămână neschimbat în timp ce blocul de intrare este schimbat pentru a accepta diferite dimensiuni ale cadrului motorului (de exemplu, NEMA 23, 34 sau diferite dimensiuni IEC) de la orice producător.

Beneficiile arhitecturii modulare în gestionarea stocurilor

Din perspectiva producției și a achizițiilor, modularitatea reduce dramatic complexitatea. Furnizorii pot menține stocul de angrenaje de bază și un inventar mai mic de flanșe adaptoare pre-prelucrate, accelerând timpii de livrare în comparație cu soluțiile nemodulare, prelucrate la comandă.

Tabel de integrare modular vs. personalizat

Integrare pe partea de intrare: Flanse adaptoare de motor standardizate pentru cutii de viteze

Adaptorul de motor este punctul central al integrării. Designul său impune atât compatibilitatea mecanică, cât și precizia trenului de transmisie.

Definirea flanșei adaptoare și a standardelor de cuplare (de exemplu, IEC/NEMA)

• **Standardizarea flanșei:** Flanse adaptoare de motor standardizate pentru cutii de viteze trebuie să se conformeze strict cu standardele internaționale de dimensionare (de exemplu, IEC B5 sau NEMA C-Face). Acest lucru garantează interschimbabilitatea mecanică între motoarele de la diferiți furnizori globali.
• **Design cuplajului:** Cuplajul intern trebuie să găzduiască canalul sau canelul arborelui motor, utilizând adesea un mecanism de blocare prin frecare sau butuc de strângere. Cuplajul trebuie să transmită cuplul de intrare complet în mod fiabil, atenuând vibrațiile minore și asigurând alinierea axială.

Strategii pentru realizarea optimă a concentricității motor-cutie de viteze

Concentritatea sau alinierea arborelui motorului și arborelui de intrare al cutiei de viteze este vitală. Nealinierea accelerează uzura rulmentului și generează zgomot. Prelucrarea de precizie a flanșei adaptoare și utilizarea piloților de centrare (stuturi de localizare) sunt strategii nenegociabile pentru a minimiza baterea radială și pentru a obține alinierea ridicată necesară pentru o funcționare lină în aplicații de mare viteză.

Atingerea densității: The Cutie de viteze planetară compactă cu melc pentru robotică

În automatizare, în special robotica și manipularea materialelor, dimensiunea și greutatea sunt constrângeri critice de performanță. Hibridul **angrenaj melcat planetar** oferă în mod inerent avantaje aici.

Avantajul de economisire a spațiului al structurii hibride vierme-planetare

• **Avantaje ale angrenajului melcat:** Prima treaptă (melcă) oferă rapoarte mari de reducere într-un aranjament compact, perpendicular, care scurtează semnificativ lungimea axială a întregii unități în comparație cu un sistem planetar în linie cu mai multe trepte.
• **Avantaje planetare:** Cea de-a doua treaptă (planetară) asigură densitatea mare a cuplului necesară pentru ieșire, făcând **angrenajul melcat planetar** un ideal Cutie de viteze planetară compactă cu melc pentru robotică unde spațiul este la o primă.

Proiectarea carcasei pentru volum minim și vibrații scăzute

Eficient Cutie de viteze planetară compactă cu melc pentru robotică designul necesită analiza cu elemente finite (FEA) pentru a minimiza materialul carcasei, menținând în același timp o rigiditate ridicată. Forma carcasei este proiectată pentru a maximiza disiparea căldurii și pentru a oferi suport rigid pentru rulmenții interni, minimizând deformarea la sarcina maximă și asigurând caracteristicile de vibrație scăzută esențiale pentru automatizarea de precizie.

Sinergia de performanță: Optimizarea acționării melcate planetare pentru automatizare

Integrarea trebuie să îmbunătățească, nu să diminueze, performanța generală a sistemului.

Controlul jocului și rigiditatea la torsiune în sistemele integrate

• **Reacție:** Pentru o automatizare de precizie, reacția redusă este esențială. Calitatea cuplajului de intrare și a adaptorului afectează direct jocul măsurat al sistemului. Unitățile **Angrenaje melcate planetare** concepute pentru automatizare au o prelucrare cu toleranță strânsă pentru a obține mai puțin de 5 minute de arc de joc.
• **Rigiditate:** Rigiditatea ridicată la torsiune în întregul sistem integrat - arborele motorului, cuplarea și intrarea cutiei de viteze - este necesară pentru a asigura o transmisie precisă și instantanee a cuplului, care este un obiectiv cheie al Optimizarea acționării melcate planetare pentru automatizare .

Managementul termic in Integrare servomotoare cu angrenaje melcate

Etapa vierme generează în mod inerent mai multă căldură datorită frecării de alunecare. Eficient Integrare servomotoare cu angrenaje melcate trebuie să țină seama de acest lucru prin utilizarea compușilor de transfer termic la interfața flanșei adaptoare și optimizarea suprafeței carcasei pentru a gestiona creșterea temperaturii, păstrând durata de viață atât a lubrifiantului pentru angrenaje, cât și a garniturii motorului.

Shanghai SGR Heavy Industry Machinery Co., Ltd.: Inovație în transmisie de viteze de conducere

Shanghai SGR Heavy Industry Machinery Co., Ltd. este o întreprindere de înaltă tehnologie dedicată soluțiilor de transmisie a angrenajului, acordând prioritate designurilor compacte, modulare și standardizate, cu vibrații reduse și zgomot redus. Echipa noastră de cercetare și dezvoltare, formată din doctori și ingineri seniori, are experiență în dezvoltarea de produse avansate, inclusiv cutia de viteze planetară și sistemul de proiectare de optimizare a angrenajului melcat cu dublu anvelopă planar. Accentul nostru pe precizie este susținut de mașini avansate, inclusiv instrumentul de măsurare cu vierme și plită toroidală inovat la nivel intern și un sistem de testare a puterii și eficienței. Suntem specializați în **Designul de angrenaj planetar melcat modular**, asigurându-ne că cutiile noastre de viteze facilitează eficiența Integrare servomotoare cu angrenaje melcate și să îndeplinească constrângerile de spațiu strâns ale echipamentelor industriale moderne, conducând Optimizarea acționării melcate planetare pentru automatizare la nivel global.

Întrebări frecvente (FAQ)

1. Care este avantajul principal Design planetar modular al angrenajului melcat pentru echipele de achiziții?

Avantajul principal este simplificarea inventarului și termenele de livrare mai rapide. Designul modular permite configurarea rapidă a unei unități de bază **angrenaj melcat planetar** cu diferite Flanse adaptoare de motor standardizate pentru cutii de viteze , reducând nevoia de a stoca numeroase modele unice de cutie de viteze.

2. De ce sunt Flanse adaptoare de motor standardizate pentru cutii de viteze crucial pentru producătorii de automatizări?

Flanșele standardizate (cum ar fi IEC sau NEMA) asigură interschimbabilitatea mecanică, permițând producătorilor să comute între mărcile de motoare și specificații fără a reproiecta structura de montare a cutiei de viteze, facilitând aprovizionarea flexibilă.

3. Cum contribuie structura **angrenajului planetar** la a Cutie de viteze planetară compactă cu melc pentru robotică ?

Treapta cu melc asigură o reducere mare a vitezei într-o orientare perpendiculară (unghi drept), reducând semnificativ lungimea axială totală a unității în comparație cu un sistem planetar în linie cu mai multe trepte, rezultând un design mai compact.

4. Ce parametru critic este controlat de flanșa adaptorului înăuntru Integrare servomotoare cu angrenaje melcate ?

Flanșa adaptorului controlează concentricitatea (alinierea) dintre arborele motorului și arborele de intrare al cutiei de viteze. Concentricitatea precisă este vitală pentru a minimiza vibrațiile, uzura rulmenților și pentru a menține un joc scăzut al sistemului.

5. Care este scopul Optimizarea acționării melcate planetare pentru automatizare dincolo de raportul de viteză?

Optimizarea vizează o rigiditate ridicată la torsiune și un joc ultrascăzut (de exemplu, < 5 minute de arc) în întregul sistem integrat, asigurând un răspuns precis și imediat al cuplului, esențial pentru aplicațiile de control al mișcării de precizie.
