Cum să alegeți cuții de viteze planetare pentru mașini industriale, robotică, sisteme auto și aplicații cu cuplu ridicat

Mașinile industriale, robotice și sistemele auto se bazează pe componente care pot transmite un cuplu ridicat într-o amprentă compactă și puține ansambluri mecanice fac acest lucru la fel de eficient ca un cutie de viteze planetară . Acest ghid prezenta modul în care funcționează aceste sisteme de angrenaje, tipurile disponibile și ce să cântăriți atunci când alegeți unul pentru o aplicație solicitată.

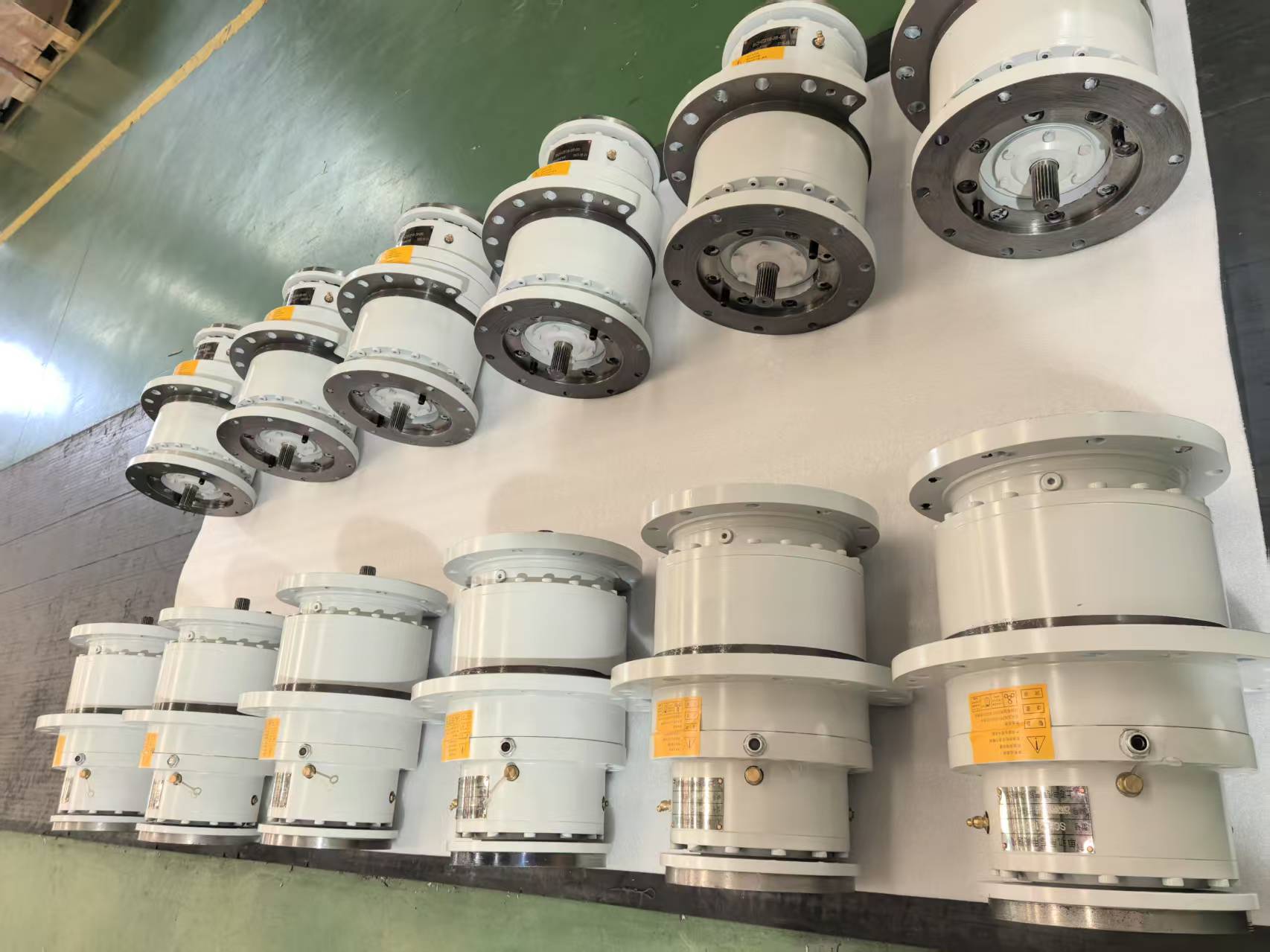

Ce este o cutie de viteză planetară și cum funcționează un sistem de angrenaje planetare?

O cutie de viteze planetară, numită și cutie de viteze planetară, este un mecanism de reducere a creșterii angrenajului construit în jurul a trei componente de bază: un angrenaj solar central, un set de roți dințate planetare care orbitează în jurul său și un angrenaj inel exterior cu dinți interni pe care planeta angrenajul se îmbină. Angrenajele planetare sunt menținute pe loc de un suport rotativ și, în această funcție de componentă care este fixată, care este antrenată și care este ieșirea, ansamblul poate produce o gamă largă de rapoarte de reducere într-o carcasă foarte compactă.

Structura sistemului de angrenaje planetare este cea care să conferă acest design caracteristicile sale definitorii. Deoarece mai multe angrenaje planetare împart sarcina transmisă simultan, mai degrabă decât o singură pereche de angrenaje care transportă întregul cuplu ca într-un tren dințat simplu, sarcina este distribuită în mai multe puncte de contact simultan. Acest aranjament al angrenajului planetar al angrenajului solar este esențial pentru modul în care sistemele cutiei de viteze cu transmisie de cuplu ating sau capacitate mare fără a necesita o carcasă proporțională mare. Rezultatul este un mecanism compact de reducere a vitezei care se potrivește aplicațiilor în care spațiul este limitat, dar cerințele de cuplu sunt mari.

Care sunt principalele tipuri de cutii de viteze planetare?

Cutiile de viteze planetare sunt clasificate în primul rând după numărul de trepte de reducere, orientarea arborelui lor și nivelul de precizie necesară pentru aplicare.

Cutie de viteze planetară cu o singură treaptă

O cutie de viteze planetară cu o singură treaptă folosește un set de angrenaje solare, planetare și inelare pentru a obține un raport de reducere moderat. Această configurație este compactă și eficientă și este de obicei aleasă atunci când raportul necesar se încadrează în intervalul pe care un singur set de viteze îl poate furniza practic.

Cutie de viteze planetară în mai multe etape

O cutie de viteze planetară cu mai multe trepte conectează două sau mai multe angrenaje planetare în serie, cu ieșirea unei trepte conducând intrarea următoarei. Acest lucru permite rapoarte generale de reducere a multor mai mari decât un design cu o singură etapă, deși adaugă lungimea și o reacție suplimentară la fiecare etapă adăugată.

Reductor planetar în linie

Un reductor planetar în linie menține arborii de intrare și de ieșire pe aceeași axă, ceea ce simplifică cuplarea motoarelor și echipamente acționate și este una dintre cele mai comune configurații în automatizarea industrială.

Cutie de viteze planetară în unghi drept

O cutie de viteze planetară în unghi drept încorporeează o treaptă de viteză conică sau hipoidă pentru a redirecționa transmisia de putere cu nouăzeci de grad, ceea ce este util atunci când constrângerile spațiului sau cerințele de amenajare nu permit sau aranjare în linie.

Reductor planetar de precizie

Un angrenaj planetar de precizie este fabricat cu toleranțe mai strânse, special pentru a minimiza jocul și eroarea de poziționare, făcându-l potrivit pentru aplicații de control al mișcării și robotică în care precizia contează la fel de multă capacitate de cuplu.

Unde sunt căutați în mod obișnuit cutiile de viteze planetare?

Cutiile de viteze planetare apar într-o gamă largă de industrii, oriunde este necesară o combinație de cuplu mare, dimensiuni compacte și transmisie fiabilă a puterii.

Utilizări ale utilajelor de automatizare industrială cutii de viteze planetare extins în axele servo-acționate, mesele de indexare și echipamentele de ambalare, unde controlul precis al mișcării și poziționarea repetabilă sunt esențiale. Sistemele de acționare robotice depind de cutiile de viteze planetare pentru acționarea articulațiilor, deoarece brațele robotizate necesită o densitate mare a cuplului într-o carcasă mică pentru a menține brațul general ușor și receptiv. Aplicațiile cutiei de viteze ale sistemelor cu benzi transportoare favorizează designul planetar atunci când o unitate de antrenare compactă trebuie să suporte sarcini variabile pe ore lungi de funcționare. Sistemele de transmisie auto folosesc seturi de angrenaje planetare în interiorul transmisiilor automate pentru a obține mai multe rapoarte de transmisie fără un număr mare de perechi de viteze separate. Unități de antrenare a mașinilor de construcții, inclusiv cele din excavatoare și macarale, se bazează pe transmisii finale planetare pentru a furniza cuplul mare necesar pentru ridicarea și deplasarea grele în carcase compacte montate direct pe roată sau pe șenilă.

Ce proprietăți de performanță ar trebui să ofere o cutie de viteze planetară?

O cutie de viteze planetară bine concepută trebuie să echilibreze capacitatea cuplului, precizia și eficiența mecanică, în funcție de ceea ce cere cel mai mult aplicația.

Performanța cutiei de viteze cu densitate mare a cuplului provine direct din natura de împărțire a sarcinilor aranjamentului planetar, unde mai multe ochiuri de viteză funcționează în paralel, mai degrabă decât o singură persoană care transportă întreaga sarcină. Designul angrenajului de precizie cu jocul redus contează cel mai mult în aplicațiile de control la mișcării, unde orice joc de rotație între intrare și ieșire se traduce direct în eroare de poziție. Transmisia puterii de înaltă eficiență este influențată de calitatea dinților angrenajului, lubrifiere și selecția rulmenților, deoarece fiecare treaptă suplimentară sau punct de plasă introduce o anumită pierdere mecanică. Comportamentul sistemului angrenajului cu rotație lină, adică vibra minime și viteză constantă de ieșire, depinde de precizia de fabricație și de alinierea corectă între soare, planetă și roți dințate inelare.

Cum se fabrică o cutie de viteze planetară?

Fabricarea unei cutii de viteze planetare implicata o secvență de prelucrare de precizie, tratament termic și pași de asamblare concepute pentru a atinge toleranța strânse pentru toate componentele angrenajului.

Fiecare dintre aceste etape contribuie la performanța finală a cutiei de viteze, iar sărirea sau accelerarea oricărei etape, în special tratamentul termic sau calibrarea alinierii, tinde să apară mai târziu ca uzură prematură sau să joc excesiv în funcționare.

Cum se compară o cutie de viteze planetară cu alte tipuri de cutii de viteze?

Cutiile de viteze planetare sunt una dintre mai multe abordări de reducere a treptelor de viteză, iar compararea acestora cu modelele alternative ajută la clarificarea când configurația planetară este alegerea mai bună.

O comparație cu cutia de viteză planetară și cu melc se reduce, în general, la densitatea cuplului și la eficiența față de capacitatea de autoblocare. Cutiile de viteze cu melc oferă un comportament puternic de autoblocare cu prețul unei eficiențe mai mici, deoarece contactul de alunecare dintre melc și roată generează mai multă frecare decât contactul de rulare într-un angrenaj planetar. O comparație între cuții de viteze planetare și elicoidale este oarecum diferită, deoarece cutiile de viteze elicoidale pot atinge, de asemenea, o eficiență ridicată, dar modelele planetare oferă de obicei sau amprentă mai mică pentru un cuplu echivalent din cauza aranjamentului lor de împărțire a sarcinii.

Comparația reductorului de viteze între aceste sisteme depinde în cele din urmă de prioritate aplicației. Acolo unde compararea densității cuplului favorizează proiectele planetare este în instalații cu spațiu limitat, cum ar fi articulațiile robotizate sau transmisiile în roți, în timp ce cutiile de viteze melcate și elicoidale rămân obișnuite în aplicațiile în care costul, simplitatea sau comportamentul de autoblocare depășesc beneficiile unui aspect planetar compact.

Care sunt problemele sau limitările comune ale cutiilor de viteze planetare?

Cutiile de viteze planetare sunt robuste din punct de vedere mecanic, dar nu sunt imune la probleme de uzura si operaționale, în special în cazul ciclurilor de lucru solicitant.

Problemele cu privire la uzura rulmenților se dezvoltă în timp pe măsura ce rulmenții angrenajului planetar sau rol cu ​​ace suferă încărcări ciclice repetate, iar această uzură poate crește în cele din urmă jocul și poate reduce precizia de poziție. Problemele sistemului de angrenaj de defecțiune a lubrifierii sunt o cauză comună a uzurii premature, deoarece lubrifiantul inadecvat sau degradat crește frecarea și căldura punctelor angrenajului și a suprafețelor lagărelor. Simptomele cutiei de viteze de zgomot și vibrații indică adesea probleme în curs de dezvoltare, cum ar fi uzura dinților angrenajului, deteriorarea rulmenților sau defectarea lubrifierii, iar monitorizarea acestor simptome poate ajuta la identificarea problemelor înainte de apariția unei defecțiuni. Condițiile de aliniere greșită a angrenajelor planetare, fie de la o eroare de instalare, fie de deformarea arborelui sub sarcină, pot cauza distribuția neuniformă a sarcinilor pe angrenajele planetare și pot accelera uzura anumitor dinți. Situațiile de deteriorare a cutiei de viteze prin suprasarcină atunci când cererile de cuplu depășesc capacitatea nominală a unității, ceea ce poate duce la ruperea dinților, defectarea rulmentului sau deformarea suportului în cazuri severe.

Cum alegi cutia de viteze planetară potrivită?

Selectarea cutiei de viteze planetare potrivite specifice ale potrivirea mai multor parametri tehnici la cerințele, mai degrabă decât alegerea numai pe baza dimensiunii sau a costului.

Un proces metodic de selecție începe de obicei cu definirea cuplului de ieșire și a vitezei necesare, apoi restrângerea opțiunilor de raport și, în final, confirmarea faptului că configurația de montare și evaluarea mediului se potrivește cu instalația. Omiterea oricăruia dintre acești pași crește riscul de a selecta o cutie de viteză care este subdimensionată pentru sarcinile de vârf sau care nu se potrivește cu intervalul de viteză al motorului de antrenare.

Care este tendința viitoare a tehnologiei cutiei de viteze planetare?

Tehnologia cutiei de viteze planetare continua sa evolueze alaturi de tendintele mai largi de automatizare, productie de precizie si ingineria materialelor.

Dispozitivele de automatizare compacte integrează din ce mai mult motorul, cutia de viteze și electronica de control într-o singură carcasă, reducând complexitatea instalării, păstrând în același timp avantajele densității cuplului ale modelelor planetare. Sistemele inteligente de monitorizare a cutiei de viteze folosesc senzori încorporați pentru a urmări vibrațiile, temperatura și starea de lubrifiere, permițând echipelor de întreținere să identifice problemele în curs de dezvoltare înainte ca acestea să provoace timpi neplanificați. Proiectarea angrenajelor cu zgomot redus a devenit o prioritate din ce în ce mai mare pe măsură ce echipamentele automate se deplasează în medii partajate cu lucrătorii umani, conducând la perfecționări în proiectarea profilului dinților și precizia de fabricație. Ingineria avansată angrenajului materialului, inclusiv selecția cretă a altorelor și tratamentele de suprafață, prelungește durata de viață a angrenajului și permite cote mai mari de cuplu în același ansamblu fizic. Împreună, aceste evoluții indică cuții de viteze planetare care sunt mai inteligente, mai compacte și mai potrivite la cerințele sistemelor automate moderne.

Întrebări frecvente

Ce este o cutie de viteze planetară?

O cutie de viteze planetară este un mecanism de reducere a angrenajului construit în jurul unui angrenaj solar central, a unor angrenaj planetare care orbitează și a unui angrenaj inel exterior, conceput pentru a transmite un cuplu ridicat într-o carcasă compactă.

La ce se folosește cuția de viteze planetară?

O cutie de viteze planetară este utilizată pentru a reduce viteza și pentru a crește cuplul între un motor și echipamentul acționat, de obicei în robotică, automatizare industrială, transmisii auto și mașini grele.

Cum funcționează un sistem de angrenaje planetare?

Un sistem de angrenaje planetare funcționează prin faptul că angrenajele planetare se îmbină simultan cu un angrenaj solar central și un angrenaj inel exterior, purtătorul, angrenajul solar sau angrenajul inelar servind ca element de intrare, ieșire sau fix, în funcție de configurație.

Care sunt avantajele cutiei de viteze planetare?

Avantajele unei cuții de viteză planetare includ densitatea mare a cuplului, dimensiunea compactă în raportul cu capacitatea de cuplu, alinierea coaxială a arborelui și împărțirea sarcinilor pe mai multe ochiuri de vite.

Cutie de viteze planetară vs melcat care este mai bună?

Niciuna dintre ele nu este universal mai bună, deoarece cutiile de viteză planetare oferă în general o eficiență și o densitate de cuplu mai mari, în timp ce cutiile de viteze cu melc oferă un comportament de autoblocare, care este util în aplicații specifice de menținere.

Cât durează o cutie de viteze planetară?

Durata de viață a unei cutii de viteze planetare depinde de factori precum condițiile de încărcare, întreținerea lubrifierii și alinierea, unitățile întreținete, oferind în general o durată de viață lungă în condiții nominale.
