Cum să alegi o cutie de viteze cu melc: 3 factori dincolo de preț

A cutie de viteze melcat este utilizat pe scară largă în sistemele de transmisie industriale care necesită reducerea vitezei, conversia cuplului și un aranjament compact de antrenare. Aplicațiile tipice includ echipamente maritime, mașini de ridicat, sisteme de ridicare a scenei, echipamente de prelucrare și linii de producție automate.

La achiziționarea unui cutie de viteze melcat , insa, multi cumparatori fac greseala de a se concentra doar pe pretul initial. O cutie de viteze la preț redus poate părea că oferă o valoare mai bună, dar probleme precum zgomotul excesiv, supraîncălzirea, capacitatea de încărcare insuficientă sau întreținerea frecventă pot crește costul total de proprietate.

Deci, cum ar trebui să alegi corect cutie de viteze melcat pentru echipamentul dumneavoastră?

Potrivit SGR, un producător cu o experiență de peste 10 ani în dezvoltarea și producția de cutii de viteze melcate, cumpărătorii ar trebui să evalueze trei factori cheie înainte de a lua o decizie de cumpărare: materialele și procesele de fabricație, performanța efectivă de operare și capacitățile tehnice ale producătorului și serviciul post-vânzare.

01. Materiale și Procese de Fabricare

Materialele utilizate într-o cutie de viteze melcate și procesele utilizate pentru fabricarea componentelor sale au o influență directă asupra rezistenței la uzură, capacității de sarcină, calității transmisiei și duratei de viață.

Deși două cutii de viteze melcate pot arăta similar în exterior, componentele lor interne și standardele de producție pot fi semnificativ diferite.

Materialul arborelui melcat și tratament termic

Într-o cutie de viteze melcat , arborele melcat și roata melcului formează perechea de miez de transmisie.

Arborii melcat de înaltă calitate folosesc de obicei oțel aliat 20CrMnTi, care poate fi carburat și stins înainte de șlefuire de precizie. Când sunt controlate corespunzător, cementarea și călirea produc o suprafață tare, rezistentă la uzură, menținând în același timp un miez mai dur.

Măcinarea de precizie ajută apoi la îmbunătățirea calității suprafeței dintelui vierme și a preciziei geometrice, susținând o îmbinare mai lină cu roata melcat.

Aceste procese sunt deosebit de importante în aplicațiile care implică sarcini mari sau perioade de funcționare prelungite, în care condițiile de uzură și contact pot afecta performanța cutiei de viteze în timp.

Prin comparație, o cutie de viteze fabricată cu materiale mai puțin adecvate sau cu un tratament termic inadecvat poate suferi o uzură mai rapidă, un joc crescut sau o deteriorare a performanței transmisiei.

Materialul roții melcate

Materialul roții melcate este la fel de important.

Bronzul de aliaj de înaltă performanță este utilizat în mod obișnuit în sistemele de transmisie cu melc datorită caracteristicilor sale favorabile de frecare și uzură atunci când este asociat cu o suprafață melc adecvată și un sistem de lubrifiere.

Vimecul și roata melcului trebuie să funcționeze împreună ca o pereche de transmisie potrivită. Selectarea materialului, geometria dintelui, finisarea suprafeței, lubrifierea și condițiile de funcționare afectează toate performanța suprafețelor de contact.

Alternativele cu costuri mai mici pot folosi materiale diferite pentru a reduce cheltuielile de producție. Cu toate acestea, înlocuirea materialului trebuie întotdeauna evaluată în raport cu sarcina reală, viteza, lubrifierea și cerințele de viață ale cutiei de viteze.

De ce este importantă precizia de producție

Materialele bune singure nu garantează o cutie de viteze melcat de înaltă calitate.

Precizia de fabricație afectează, de asemenea, contactul cu dinții, zgomotul, vibrațiile, temperatura și consistența transmisiei.

Când comparați furnizorii, puteți întreba despre: materialul arborelui melcat și tratamentul termic, materialul roții melcate, procesele de prelucrare și șlefuire a dinților, contactul angrenajului și inspecția asamblarii, cerințele de lubrifiere și procedurile de control al calității.

Obiectivul nu este doar de a găsi o cutie de viteze realizată din materiale premium. Este de a găsi un sistem de transmisie ale cărui materiale și procese de fabricație sunt adecvate pentru aplicația prevăzută.

02. Performanța reală de funcționare: eficiență, capacitate de încărcare și autoblocare

Al doilea factor este modul în care cutia de viteze melcate funcționează în condiții reale de funcționare.

Trei caracteristici merită o atenție deosebită: eficiența transmisiei, capacitatea de sarcină și comportamentul de autoblocare.

Eficiența transmisiei și temperatura de funcționare

Eficiența transmisiei afectează cât de multă putere de intrare este convertită în putere utilă de ieșire și câtă energie se pierde în timpul funcționării.

Într-o worm gearbox, sliding contact between the worm and worm wheel creates friction. The actual efficiency depends on factors such as transmission geometry, gear ratio, materials, surface finish, lubrication, input speed, and operating load.

O abordare de proiectare utilizată pentru a îmbunătăți performanța transmisiei melcate este designul angrenajului melcat cu înveliș dublu.

În comparație cu o pereche de angrenaj melcat cilindric convențional, un design cu înveliș dublu poate oferi o zonă de contact și angajare mai mare pe mai mulți dinți atunci când este proiectat și fabricat corespunzător. Acest lucru poate ajuta la distribuirea sarcinii și la îmbunătățirea performanței transmisiei.

Cutiile de viteze melcate cu anvelopă dublă SGR utilizează această tehnologie de transmisie pentru a susține aplicații industriale solicitante.

Atunci când evaluează eficiența cutiei de viteze, cumpărătorii ar trebui să ia în considerare condițiile de funcționare prevăzute, mai degrabă decât să se bazeze doar pe o cifră generală de eficiență. De asemenea, trebuie luate în considerare temperatura de funcționare, lubrifierea, cerințele de funcționare continuă și disiparea căldurii.

O cutie de viteze care funcționează la o temperatură necorespunzătoare pentru aplicarea sa poate necesita o evaluare suplimentară a sarcinii, raportului, lubrifierii, instalării sau condițiilor de răcire.

Capacitatea de sarcină și cuplul de ieșire

Capacitatea de încărcare este un alt factor critic de selecție.

O cutie de viteze trebuie să fie capabilă să suporte cuplul continuu necesar, precum și sarcinile de vârf și condițiile de funcționare relevante. Selectarea unui model bazat numai pe puterea nominală a motorului poate duce la o configurație necorespunzătoare.

Înainte de a alege un cutie de viteze melcat , confirmați cuplul de ieșire necesar, puterea și viteza de intrare, raportul de reducere, sarcinile continue și de vârf, frecvența de pornire și oprire a ciclului de lucru, temperatura ambientală și condițiile de montare și instalare.

Pentru aplicații industriale mari, gama de cutii de viteze melcate SGR include distanțele centrale de la 100 la 710 mm și o capacitate de cuplu de ieșire de până la T2 ≤ 160.000 N·m, conform informațiilor despre produs ale companiei.

Aceste specificații ilustrează gama de soluții de transmisie grele disponibile, dar modelul adecvat trebuie totuși selectat în funcție de cerințele reale de funcționare.

Pentru mașinile de ridicat, echipamentele miniere și alte aplicații solicitante, dimensionarea adecvată este esențială pentru o funcționare fiabilă.

Autoblocare: o considerație importantă pentru aplicațiile de ridicare

Autoblocarea este o altă caracteristică pe care unii cumpărători iau în considerare atunci când selectează o cutie de viteze cu melc.

În anumite configurații de transmisie cu melc, mecanismul poate rezista la mersul înapoi în condiții specifice de funcționare. Acest lucru poate fi util în aplicațiile în care sarcina ar putea conduce arborele de ieșire înapoi.

Aplicațiile potențiale includ sisteme de ridicare a scenei, mașini de ridicare și alte mecanisme în care mișcarea inversă trebuie controlată.

Cu toate acestea, nu toate cutiile de viteze melcate se autoblochează în mod fiabil. Comportamentul de autoblocare depinde de factori precum unghiul de avans, condițiile de frecare, lubrifierea, materialele, uzura și starea reală de funcționare.

Nu se presupune că o cutie de viteze oferă o funcție de menținere în siguranță pur și simplu pentru că folosește un angrenaj melcat.

Pentru aplicații de ridicare sau de sarcină suspendată, cumpărătorii trebuie să confirme cerințele tehnice ale producătorului și să stabilească dacă proiectarea sistemului și standardele aplicabile necesită o frână independentă sau un alt dispozitiv de siguranță.

Abordarea corectă este de a evalua autoblocarea ca parte a sistemului complet de transmisie și siguranță.

03. Experiența producătorului și serviciul post-vânzare

Achiziția unei cutii de viteze nu trebuie să se încheie la livrarea produsului.

Pentru producătorii de echipamente industriale și echipele de întreținere, experiența furnizorilor, suportul tehnic, disponibilitatea pieselor de schimb și timpul de răspuns pot afecta fiabilitatea generală a echipamentului.

Chiar și atunci când două produse au specificații și materiale similare, diferențele în experiența de proiectare, controlul producției, asamblarea și cunoștințele aplicației pot duce la rezultate de operare diferite.

Experiență tehnică și dezvoltare de produs

Un producător experimentat de cutii de viteze poate ajuta clienții să evalueze cerințele de funcționare și să identifice o configurație adecvată a transmisiei.

De exemplu, selectarea unei cutii de viteze melcate poate necesita luarea în considerare a: raportul de reducere necesar, cuplul de ieșire, viteza și puterea de intrare, dimensiunile de instalare, configurațiile arborelui și a flanșei, condițiile de funcționare continuă, lubrifierea și temperatură și cerințele de autoblocare.

Pentru proiectele OEM, abilitatea de a adapta configurația cutiei de viteze la designul mașinii poate fi la fel de importantă ca și specificațiile standard ale produsului.

Piese de schimb și suport tehnic

Serviciul post-vânzare este deosebit de important atunci când o cutie de viteze este integrată într-o linie de producție sau într-o mașină grea.

Dacă o cutie de viteze necesită depanare, întreținere sau înlocuire, asistența tehnică întârziată sau piesele de schimb indisponibile pot prelungi timpul de nefuncționare a echipamentului.

Atunci când evaluați furnizorii, luați în considerare dacă aceștia pot oferi consultanță tehnică și selecție de produse, îndrumări legate de instalare, asistență pentru depanare, asistență pentru piese de schimb, comunicare receptivă după livrare.

Un furnizor de încredere ar trebui să fie capabil să sprijine clientul dincolo de tranzacția inițială.

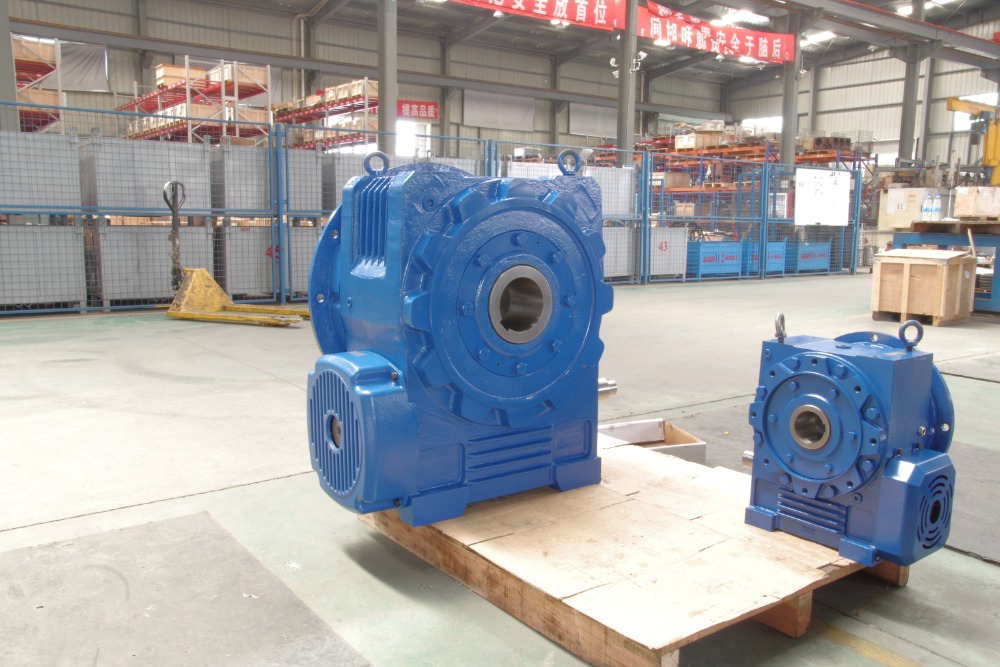

04.De ce să alegeți cutii de viteze cu melc dublu învelit SGR?

SGR are o experiență de peste 10 ani în dezvoltarea și fabricarea cutiilor de viteze melcate. Tehnologia cutiei de viteze cu melc cu înveliș dublu se concentrează pe proiectarea, fabricarea, asamblarea și inspecția perechii de transmisie a roții melcate și melcat.

Designul cu înveliș dublu permite o zonă de contact mai mare între melcat și roata melc decât un aranjament cilindric convențional al angrenajului melcat. Cu o geometrie adecvată și o precizie de fabricație, acest lucru poate sprijini o încărcare mai distribuită a dinților și o performanță îmbunătățită a transmisiei.

SGR a desfășurat, de asemenea, lucrări sistematice cu universități relevante privind proiectarea cutiei de viteze melcate, procesele de fabricație, asamblarea producției și metodele de inspecție.

Pentru clienții care caută soluții pentru cutii de viteze industriale cu melc, SGR oferă asistență tehnică pentru a ajuta la evaluarea cerințelor aplicației și la selectarea unei configurații adecvate. （Autor: SGR, Angie Zhang）
