Cutie de viteze cu reducere de mare viteză: funcții, avantaje și considerații cheie de selecție

Pe măsură ce industriile împing către o eficiență mai mare, o densitate mai mare de putere și medii operaționale mai solicitante, rolul cutie de viteze reductoră de mare viteză a devenit din ce în ce mai critică.

La SGR , ne-am specializat de peste 15 ani in proiectarea si fabricarea de reductoare de viteza mare performante. Soluțiile noastre sunt de încredere pe piețele globale, de la instalații de foraj din Argentina la turbine eoliene din Germania și echipamente miniere din Australia.

Acest articol subliniază funcțiile de bază, avantajele tehnice, criteriile de selecție și cele mai bune practici de întreținere pentru cutiile de viteză reducătoare de mare viteză, cu perspective extrase din cele două decenii de experiență în inginerie a SGR.

Cutie de viteze de mare viteză: Funcții și caracteristici cheie

O cutie de viteze reductoră de mare viteză este proiectată pentru a reduce viteza de intrare în timp ce crește semnificativ cuplul de ieșire, permițând mașinilor grele să funcționeze eficient la sarcini extreme. Spre deosebire de cutiile de viteze standard, variantele de viteză mare sunt optimizate pentru aplicațiile în care arborele de intrare se rotește foarte mult, dar trebuie să ofere o ieșire stabilă și controlată - adesea în spații compacte. Caracteristicile funcționale cheie includ:

• Densitate mare de putere: Oferă un cuplu maxim într-un volum minim.
• Manevrarea dinamică a sarcinii: Rezista la cicluri frecvente de pornire-oprire și la sarcini de șoc.
• Stabilitate termică: menținerea performanței în condiții de funcționare susținută la turații mari.

Aceste cutii de viteze sunt utilizate în mod obișnuit în instalații de foraj cu antrenare electrică, sisteme de motoare hidraulice, acționări de pas/înclinare a turbinelor eoliene, mașini de construcții pe șenile, recolte agricole și transportoare miniere - toate mediile în care fiabilitatea în condiții de stres nu este negociabilă.

Cutie de viteze SGR de mare viteză: avantaje tehnice de bază

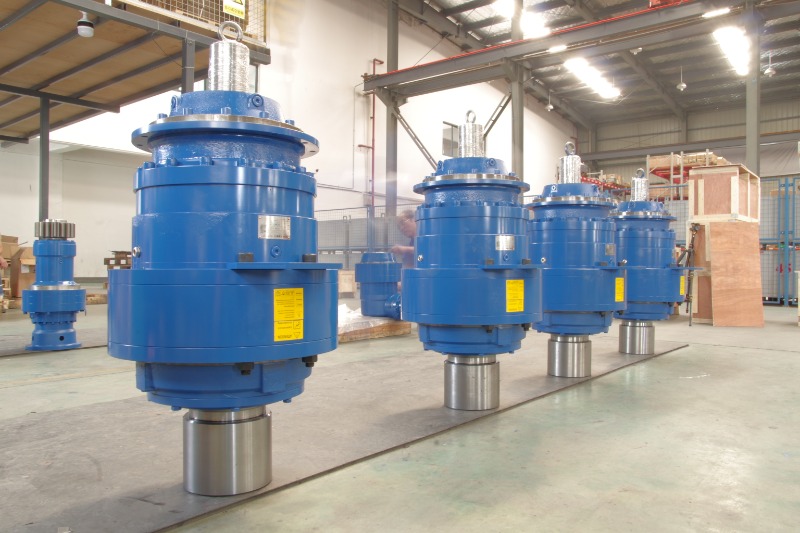

Seria N a SGR cutie de viteze reductoră de mare viteză se remarcă pe piața globală datorită ingineriei sale robuste și optimizării specifice aplicației:

• Material avansat și procesare: angrenajele sunt fabricate din oțel aliat 20CrMnTi, supuse cementării, călirii și șlefuirii de precizie. Acest lucru asigură o duritate a suprafeței de 58–62 HRC, o rezistență excelentă la oboseală și o uzură redusă, chiar și în condiții de funcționare grea continuă.
• Distribuția sarcinii pe mai multe planete: Arhitectura noastră planetară permite a 3-6 angrenaje planetare să împartă cuplul în mod egal, reducând stresul localizat și prelungind durata de viață. Acest design acceptă cupluri de ieșire variind de la zeci de mii la sute de mii de N·m.
• Eficiență ridicată și zgomot redus: Datorită modificării de precizie a profilului dinților și optimizării micro-geometriei, cutiile de viteze SGR ating o eficiență a transmisiei ≥96% cu niveluri de zgomot critice pentru confortul operatorului și conformitatea în medii urbane sau interioare.
• Pregătire extremă pentru mediu: carcasele complet etanșe, acoperirile rezistente la coroziune și sistemele opționale de lubrifiere forțată permit funcționarea fiabilă în medii cu praf ridicat, umiditate ridicată, sub zero sau corozive.
• Conformitate globală: produsele SGR sunt certificate conform ISO 9001, DNV și Registrul maritim rusesc de transport maritim (RS) și sunt exportate în peste 31 țări din Europa, America, Asia-Pacific și Orientul Mijlociu.

Considerații cheie de selecție pentru cutiile de viteză cu reducție de mare viteză

Alegerea corectă a cutiei de viteze reductore de mare viteză necesită mai mult decât potrivirea specificațiilor de cuplu și viteză. Luați în considerare acești factori critici:

Condiții reale de funcționare

Evaluați ciclul de funcționare, sarcina maximă față de sarcină continuă, temperatura ambiantă și expunerea la contaminanți. O cutie de viteze evaluată pentru funcționare „continuă” într-un laborator poate eșua într-o mină prăfuită fără o etanșare adecvată.

Factori de serviciu

Aplicați întotdeauna un factor de serviciu adecvat (de obicei 1,2–2,0) în funcție de tipul de sarcină (uniform, șoc moderat, impact puternic). Subdimensionarea duce la eșec prematur.

Compatibilitate cu viteza de intrare

Nu toate cutiile de viteze se descurcă cu >3.000 RPM în mod fiabil. Verificați viteza maximă de intrare a producătorului, în special pentru motoarele electrice sau hidraulice cu cuplare directă.

Montare și integrare

Asigurați compatibilitatea cu flanșele motorului (IEC/NEMA), interfețele de ieșire (arbore tubular, arbore solid, canelat) și constrângerile spațiale. SGR oferă configurații modulare pentru o integrare perfectă.

Certificari si suport

Pentru aplicații maritime, energetice sau critice pentru siguranță, verificați certificările relevante (de exemplu, DNV, RS, ATEX). De asemenea, evaluați suportul tehnic al furnizorului și disponibilitatea pieselor de schimb, în ​​special pentru proiectele de peste mări.

(4) Cele mai bune practici de întreținere pentru fiabilitatea pe termen lung

Chiar și cutia de viteze de cea mai bună calitate necesită îngrijire adecvată. SGR recomandă următorul protocol de întreținere:

Managementul lubrifierii

Utilizați numai uleiuri de viteze sintetice de calitate superioară. Verificați lunar nivelul uleiului; schimbați uleiul după 500 de ore (funcționare inițială), apoi la fiecare 3.000–5.000 de ore. Monitorizați decolorarea, pătrunderea apei (aspect lăptos) sau particule de metal.

Monitorizarea temperaturii și vibrațiilor

Temperatura rulmentului nu trebuie să depășească 40°C peste cea a mediului. Utilizați termometre cu infraroșu sau senzori instalați. Vibrațiile neobișnuite (>4,5 mm/s RMS) semnalează adesea o dezaliniere, uzura rulmenților sau deteriorarea angrenajului.

Inspecție de etanșare și ventilație

Curățați sau înlocuiți ventilatoarele la fiecare 6 luni pentru a preveni creșterea presiunii și pătrunderea umezelii. Inspectați etanșările arborelui pentru scurgeri, în special în medii de spălare sau în aer liber.

Revizie periodică

Pentru aplicații critice, de exemplu, forajul offshore, programați o inspecție completă la fiecare 20.000 de ore de funcționare, inclusiv măsurarea jocului angrenajului, verificările jocului rulmentului și testele de integritate a carcasei.

SGR oferă manuale detaliate de întreținere, instruire și asistență de diagnosticare la distanță pentru a ajuta clienții să maximizeze timpul de funcționare.

Trecerea către sisteme industriale de înaltă eficiență și fiabilitate a făcut din cutia de viteze reductoră de mare viteză o componentă esențială. La SGR, combinăm două decenii de expertiză mecanică, standarde riguroase de producție și experiență globală în aplicații pentru a livra cutii de viteze care nu doar îndeplinesc specificațiile, ci depășesc așteptările în domeniu. Indiferent dacă proiectați o instalație de foraj de ultimă generație sau modernizați sistemul de pas al unui parc eolian, parteneriatul direct cu un producător capabil precum SGR asigură personalizarea costului total de funcționare mai scăzut și mai rapid. încredere. (Autor, SGR, Angie Zhang)
