Caracteristici, aplicații și considerente de selecție ale reductorului cu angrenaj melcat dublu

Ca tip de echipament emergent de transmisie a puterii, reductoare cu angrenaje melcate duble învelitoare au fost adoptate pe scară largă în ultimii ani pentru aplicații precum mașini de ridicare, troliuri mici, transportoare cu bandă și ecluze pentru râu, datorită avantajelor precum raporturi de transmisie ridicate, performanțe excelente și costuri reduse.

Reductoare cu angrenaje melcate duble sunt, de asemenea, produsele de bază ale SGR. În acest articol, vom introduce caracteristicile, aplicațiile și considerentele de selecție ale reductoarelor cu angrenaje melcate duble.

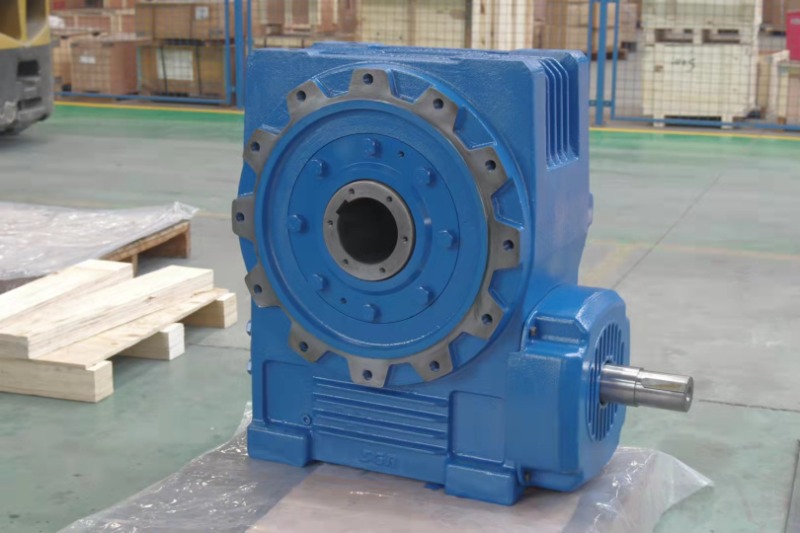

Cum arată un reductor cu angrenaj melcat dublu învelit?

Un reductor cu angrenaj melcat dublu învelit constă în principal dintr-un melc și o roată melcată; de obicei, unghiul dintre cele două axe care se intersectează este de 90°, iar unitatea este utilizată pentru a transmite mișcarea și puterea între acești arbori neparaleli, care nu se intersectează. Viermele acționează ca element de antrenare; În ceea ce privește aspectul, melcul seamănă cu un șurub, în ​​timp ce roata melc arată mult ca o roată dințată cilindric elicoidal.

Vimelul este un angrenaj care prezintă unul sau mai multe fire elicoidale care se îmbină cu o roată melcat pentru a forma o pereche de angrenaje pentru axe neparalele, care nu se intersectează. Suprafața sa de pas poate fi cilindrică, conică sau toroidală. În timpul funcționării, dinții roții melcate alunecă și se rostogolesc de-a lungul suprafeței elicoidale a viermei. La prima vedere, pare un șurub care antrenează o viteză mare.

Cu toate acestea, este important de menționat că funcționarea a reductor cu angrenaj melcat dublu învelit nu este o acțiune standard de angrenare a angrenajului; mai degrabă, implică firele care antrenează angrenajul.

Caracteristici ale unui reductor cu angrenaj melcat dublu

Când motorul antrenează melcul să se rotească la viteză mare, firele elicoidale de pe melcat - acționând ca un șurub - împing continuu împotriva dinților angrenajului melcat, făcându-l să se rotească încet în jurul propriei axe. Este nevoie de multe rotații ale melcatului pentru a conduce angrenajul melcat printr-o singură rotație; această reducere a vitezei are ca rezultat o creștere a cuplului.

Cu toate acestea, spre deosebire de angrenajele standard - care implică în primul rând frecare de rulare combinată cu o cantitate mică de frecare de alunecare - antrenările cu angrenaje melcate se bazează aproape în întregime pe frecare de alunecare pe tot parcursul funcționării. În consecință, reductoarele cu angrenaje melcate tind să genereze căldură semnificativă și să sufere o uzură considerabilă.

Reductoarele cu angrenaj melcat cu dublu anvelopă posedă următoarele caracteristici:

• Ele oferă un raport ridicat de transmisie într-o singură etapă, de obicei variind de la 10:1 la 100:1; în mecanismele de indexare care transmit puterea, acest raport poate depăși 1.500:1.
• Acțiunea de plasare implică contactul cu linia, permițând transmiterea unei puteri substanțiale.
• Acestea au o structură compactă, funcționare lină și niveluri scăzute de zgomot.

De ce sunt indispensabile reductoarele cu angrenaje melcate duble

Reductoarele cu angrenaje melcate duble învelitoare posedă o caracteristică unică care nu se găsește la alte tipuri de reductoare: capacitatea de autoblocare.

Aceasta înseamnă că atunci când unghiul de plumb al melcului este mai mic decât unghiul de frecare echivalent dintre roți dințate, unitatea prezintă autoblocare cu mișcare inversă; cu alte cuvinte, viermele poate conduce roata vierme, dar roata vierme nu poate conduce viermele.

Această caracteristică este esențială pentru mecanismele de ridicare. De exemplu, în aplicații cum ar fi platformele de ridicare, palanele electrice, actuatoarele de supape și paturile de ridicare medicale, utilizarea unui reductor planetar sau a unui reductor RV ar duce la căderea liberă a sarcinii din cauza rotației inverse în timpul unei întreruperi de curent. În schimb, un reductor cu angrenaj melcat dublu învelit s-ar bloca pe loc, asigurând o siguranță absolută.

Domeniile principale de aplicare pentru reductoarele cu angrenaje melcate cu anvelopă dublă – inclusiv macarale, poduri, lifturi, ascensoare de scenă, platforme rotative și parcuri de distracție – demonstrează și mai mult importanța acestei caracteristici.

Atunci când alegeți un reductor melcat, trebuie luați în considerare următorii factori:

Echilibrarea raportului de reducere și eficiență

Reductoarele cu angrenaje melcate duble învelitoare funcționează pe baza frecării de alunecare. Rapoartele lor de reducere variază de obicei de la 5:1 la 100:1; cu cât raportul de reducere este mai mare, cu atât unghiul de avans este mai mic și eficiența este mai mică. Atunci când alegeți un reductor cu angrenaj melcat dublu, este necesar să luați în considerare atât raportul de reducere, cât și eficiența pentru a alege un model care să îndeplinească cerințele pentru ambii parametri.

În plus, pentru funcționarea pe termen lung, trebuie luate în considerare măsuri de disipare a căldurii, cum ar fi instalarea de ventilatoare sau sisteme de răcire a uleiului sau selectarea unei carcase din fontă echipată cu aripioare de răcire.

Acordați atenție materialelor și proceselor de fabricație ale reductoarelor cu angrenaj melcat dublu învelit.

Materialele și procesele de fabricație sunt factori critici care determină performanța reductoarelor cu angrenaj melcat dublu. Producătorii de top folosesc de obicei oțel aliat (cum ar fi 20CrMnTi) pentru melc și bronz de staniu (ZCuSn10P1) sau bronz de aluminiu pentru angrenaj melcat - materiale care oferă proprietăți excelente de uzură și de reducere a frecării. Componentele suferă cementare, călire și măcinare pentru a obține o duritate ridicată și o rezistență durabilă la uzură, rezultând o eficiență ridicată a transmisiei și o durată lungă de viață.

În schimb, dacă fonta este înlocuită cu materialul angrenajului melcat în produsele inferioare, durata de viață este redusă semnificativ.

Clarificați condițiile reale de funcționare ale aplicației.

Reductoarele cu angrenaje melcate duble învelitoare posedă capacități de autoblocare care sporesc efectiv siguranța mecanică; în consecință, sunt utilizate frecvent în echipamentele care necesită ridicare, înclinare, inversare sau acționare a porților, cum ar fi lifturile de marfă, sistemele automate de parcare, ascensoarele de scenă, porțile de ecluză și poziționarele de sudură.

Când selectați un reductor cu angrenaj melcat dublu, dacă unitatea este destinată ridicării, înclinării sau menținerii poziției (de exemplu, în platforme sau porți de ridicare), capacitatea sa de autoblocare este un factor critic. În plus, deoarece reductoarele cu angrenaje melcate oferă o rezistență mai mică la șocuri în comparație cu reductoarele cu angrenaje planetare, este necesară o atenție deosebită dacă aplicația implică sarcini de șoc.

Asigurați compatibilitatea în ceea ce privește cuplul de ieșire și configurația de montare.

Reductoarele cu angrenaj melcat cu anvelopă dublă sunt potrivite în primul rând pentru aplicații cu viteză mică și cuplu ridicat. Înainte de selecție, verificați dacă cuplul real de ieșire îndeplinește următorul criteriu: Cuplul de ieșire real ≤ Cuplul nominal de ieșire × Factor de service (factorul de serviciu este determinat de tipul de sarcină, variind de obicei de la 1,2 la 2,0).

În plus, majoritatea producătorilor de masă folosesc modele modulare pentru reductoarele cu angrenaje melcate, oferind diferite configurații de montare, cum ar fi montarea pe picior, montarea pe flanșă și montarea pe arbore tubular. Deoarece aceste unități au de obicei o ieșire în unghi drept, este esențial să se confirme compatibilitatea cu aspectul echipamentului. În plus, trebuie să se acorde atenție specificațiilor interfeței - cum ar fi dimensiunile extensiei arborelui, specificațiile canalelor de cheie și distanța dintre orificiile flanșei - pentru a preveni problemele de instalare la fața locului.

Selectați un producător de încredere de reductoare cu angrenaje melcate cu două anvelope

Începând de la sursă, prin alegerea unui producător de încredere și de încredere, poate salva o mulțime de probleme. Dacă reductorul cu angrenaj melcat cu anvelopă dublă este destinat utilizării în echipamente specializate - cum ar fi nave maritime, ascensoare sau mașini de ridicat - este recomandabil să verificați dacă producătorul deține certificările relevante din industrie; de exemplu, aplicațiile maritime necesită în mod ideal certificare de la Registrul Maritim al Transporturilor (RS) din Rusia. (Autor, SGR, Angie Zhang)
