O introducere detaliată a cutiei de viteze coaxiale

În lumea transmisiei de energie industrială, cutiile de viteze joacă un rol crucial în reglarea cuplului și a vitezei pentru a răspunde cerințelor specifice aplicației. Una dintre cele mai fiabile și compacte soluții cutia de viteze este Cutie de viteze coaxială , cunoscut pentru eficiența sa ridicată și designul versatil.

În acest articol, vom arunca o privire mai atentă la ce Cutie de viteze coaxială este, evidențiază de ce este unul dintre produsele de bază ale SGR și explorează gama largă de industrii care beneficiază de această soluție mecanică puternică.

(1) Ce este o cutie de viteze coaxială?

O cutie de viteze coaxială, denumită și o cutie de viteze în linie, este un tip de reductor de viteze în care arborele de intrare și ieșire sunt aliniate pe aceeași axă. Această aliniere permite un design compact, o transmisie eficientă a puterii și o integrare ușoară în diverse setări de utilaje.

Acest design contrastează, de asemenea, cu alte configurații, cum ar fi cutii de viteze planetare din unghi drept, unde arborele de intrare și ieșire sunt perpendiculare între ele. Aranjamentul coaxial se realizează prin plasarea echipamentului solid, a angrenajelor planetei și a angrenajului inelar, astfel încât toate să se rotească în jurul aceleiași axe centrale. Caracteristicile cheie ale unei cutii de viteze coaxiale includ:

• Aranjamentul arborelui inline. Acest design simplifică alinierea în timpul instalării și asigură transmisia netedă a cuplului, fără a fi nevoie de structuri de montare complexe.
• Structura compactă. Alinierea intrării și ieșirii de -a lungul aceleiași axe, aceste cutii de viteze se pot încadra în spații mai strânse în comparație cu alte tipuri.
• Funcționare lină. Distribuția încărcării asigură o funcționare lină și fiabilă, ceea ce o face ideală pentru aplicații solicitante.
• Densitate ridicată a cuplului-Datorită mecanismului de viteză planetară, cutiile de viteze coaxiale pot oferi un cuplu substanțial într-o amprentă relativ mică, ceea ce le face ideale pentru aplicații constrânse în spațiu.
• Eficiență superioară - cu pierderi minime de energie în timpul transmisiei, cutiile de viteze coaxiale ating adesea niveluri de eficiență până la 97%, reducând consumul de energie în timp.
• Reacționare scăzută - Respectarea precisă a angrenajelor planetare ajută la menținerea exactității poziționării, ceea ce este esențial pentru sistemele de automatizare și control de mișcare.
• Design modular.Moasa cutii de viteze coaxiale, precum cele oferite de SGR, acceptă diverse opțiuni de montare și configurații de intrare/ieșire, permițând o integrare flexibilă în industrii.

(2) Cutie de viteze coaxială, unul dintre principalele produse SGR

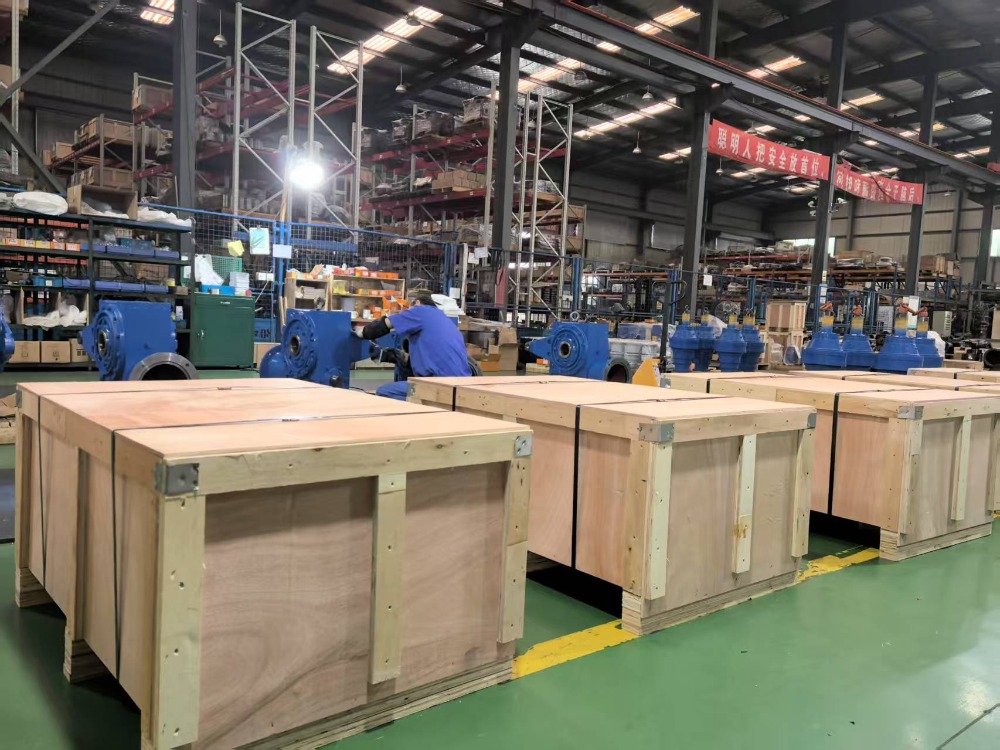

Shanghai SGR Heavy Industry Machinery Co., Ltd. este specializată în cutii de viteze planetare coaxiale de înaltă calitate, în special cutii de viteze planetare coaxiale din seria N, a obținut multe laude în industria de transmisie mecanică. Aceste produse sunt concepute pentru a răspunde nevoilor aplicațiilor industriale moderne, oferind:

• Formulare de intrare: n intrare standard a arborelui, intrare flanșă Mn și formulare personalizate cu clienții.
• Formulare de arbore de ieșire: arbore cilindric, arbore splinat, arbore gol cu ​​disc de blocare, disc de conectare a flanșei etc.
• Forme de montare: montare de bază, montare cu flanșă, montare a brațului cuplului etc.
• Interval de cuplu de ieșire: T2 ≤ 750.000 N.M
• Raport de viteză: i ≥ 3

Angajamentul SGR față de inovație și calitate asigură că cutiile de viteze coaxiale oferă performanțe superioare, durabilitate și fiabilitate. Indiferent dacă aplicația dvs. necesită un cuplu ridicat, control de precizie sau proiecte de economisire a spațiului, SGR are soluția adaptată nevoilor dvs.

(3) Aplicații de cutii de viteze coaxiale

Versatilitatea și performanța cutiilor de viteze coaxiale le fac indispensabile într-un spectru larg de industrii. Cutii de viteze Coaxial găsesc aplicații largi în diferite industrii, datorită avantajelor lor unice. Unele aplicații notabile includ:

• Automatizare industrială: Cutiile de viteze coaxiale sunt utilizate în mod obișnuit în liniile de producție automate, brațele robotice și sistemele transportoare, unde sunt esențiale un control precis al vitezei și cuplu ridicat.
• Echipamente de manipulare a materialelor: stivuitoare, macarale și elemente de ridicare beneficiază de dimensiunea compactă și densitatea ridicată a cuplului cutiei de viteze coaxiale.
• Dispozitive medicale: Instrumentele de precizie și echipamentele de diagnostic necesită un control de mișcare neted, liniștit și fiabil, care oferă cutii de viteze coaxiale.
• Mașini de ambalare-pentru operațiuni de mare viteză, de precizie, cu vibrații minime
• Mining și metalurgie - performanță robustă în medii dure
• Echipamente de procesare a alimentelor - Integrare igienică și compactă a cutiei de viteze

Datorită raportului lor ridicat de eficiență și cuplu-dimensiune, SGR's Cutii de viteze planetare coaxiale sunt potrivite în special pentru operațiuni continue și grele. Fie că îți actualizezi sistemul de transmisie curentă sau proiectezi o mașină nouă, cutiile de viteze coaxiale oferă o combinație unică de design compact, eficiență ridicată și control precis, ceea ce le face ideale pentru o varietate de aplicații.

Cu inginerie dovedită de SGR și angajament față de calitate, cutiile lor de viteze planetare coaxiale cu tors ridicat oferă durabilitatea și performanța pe care o cere industriile moderne. (Autor: SGR, Angie Zhang)
