O comparație a trei tipuri comune de reductoare industriale

An cutie de viteze industriala se referă la o unitate autonomă constând din transmisii cu angrenaje, antrenări melcate sau antrenări cu melc angrenaj închise într-o carcasă rigidă. Funcția principală a unei cuții de viteze industriale este de a schimba viteza și cuplul de ieșire, oferind cuplu mare și viteză de rotație scăzută.

Reductoarele industriale obișnuite includ în principal: reductoare cu angrenaje, reductoare cu angrenaje melcate și reductoare cu angrenaje planetare. În acest articol, furnizorul de reductoare de viteze SGR va oferi o comparație cuprinzătoare a acestor trei tipuri comune de reductoare de viteze pentru a vă ajuta să înțelegeți rapid.

(1) Reductoare de viteze

Tipurile obișnuite de reductoare de viteze includ reductoare de viteze cilindrice, reductoare de viteze conice și reductoare de viteze conice-cilindrice. Dintre acestea, reductoarele cu angrenaje sunt cele mai folosite și au cea mai mare gamă de aplicații. Reductoarele cu angrenaje cilindrice pot fi clasificate în continuare în reductoare cu angrenaje cilindrice cu o singură treaptă, cu două trepte și trei trepte, printre altele.

Reductoarele cu roți dințate cilindrice cu o singură treaptă sunt potrivite pentru rapoarte de reducere de la 3 la 5. Dinții angrenajului pot fi drepti, elicoidal sau în schelet. Carcasa este de obicei din fontă, dar poate fi fabricată și din plăci de oțel sudate. Rulmenții de rulare sunt utilizate în mod obișnuit, rulmenții de alunecare fiind utilizate numai pentru sarcini mari sau viteze foarte mari.

Reductoarele cu angrenaje cilindrice în două trepte pot fi împărțite în trei tipuri: tip expandat, tip split-flow și tip coaxial, cu rapoarte de reducere aplicabile variind de la 8 la 40.

La reductoarele cu angrenaje cilindrice în două trepte, angrenajele reductorului cu angrenaje cilindrice cu arbore paralel în două trepte sunt dispuse asimetric față de rulmenți, necesită un grad ridicat de rigiditate a arborelui.  Capetele de intrare și de ieșire ale cuplului sunt poziționate departe de roți dințate pentru a reduce distribuția neuniformă a sarcinii de-a lungul lățimii angrenajului cauzată de deformarea îndoirii arborelui. Reductorul cu angrenaje cilindrice în două trepte cu arbore paralel are o structură simplă și este cel mai utilizat tip.

Într-un reductor cu angrenaje cilindrice în două trepte, angrenajele sunt aranjate simetric față de rulmenți, rezultând o distribuție mai uniformă a tensiunilor pe roți dințate și rulmenți. Pentru a minimiza forța axială totală asupra arborelui, direcțiile elice ale celor două perechi de angrenaje ar trebui să fie opuse. Reductoarele cu angrenaje cilindrice în două trepte cu cale divizată au o structură mai complexă și sunt adesea folosite în aplicații care implică putere mare și sarcini variabile.

Reductoarele coaxiale cu angrenaje cilindrice în două trepte au o dimensiune axială mare, un arbore intermediar lung și o rigiditate relativ slabă. Când adâncimea de scufundare a celor două angrenaje mari în uleiul de lubrifiere este similară, capacitatea de încărcare a angrenajelor treptei de mare viteză nu poate fi utilizată pe deplin. Reductoarele cu angrenaje cilindrice coaxiale în două trepte sunt folosite în mod obișnuit în aplicațiile în care arborii de intrare și de ieșire sunt pe aceeași axă.

În general, reductoarele de viteze au o eficiență ridicată a transmisiei, funcționare fiabilă, durată lungă de viață și sunt ușor de întreținut. Sunt pe scară largă în industrie precum metalurgia, minerit și extracția cărbunelui, mașini agricole și imprimare și vopsirea textilelor.

(2) Reductoare cu angrenaje melcate

Reductoarele cu angrenaje melcate sunt împărțite în principal în reductoare cilindrice cu melc, reductoare cu melc evolvent, reductoare conice cu melc și reductoare melcat.

Reductoarele cu angrenaje melcate sunt potrivite pentru rapoartele de reducere de la 10 la 80.  Reductoarele cu angrenaje melcate au o structură compactă, un raport de transmisie mare, funcționare lină și zgomot redus, dar eficiența lor de transmisie este scăzută, ceea ce face potrivit pentru aplicații cu putere, intermitent.

În plus, reduceri cu angrenaje melcate au o sens invers funcție de autoblocare în sensul invers, făcându-le ideal pentru aplicații care necesită prevenirea inversării sarcinii și care asigură o funcționare sigură în echipamentele de ridicare verticală și de susținere grele. Aplicațiile tipice includ: echipamente de ridicare și ridicare, echipamente miniere și metalurgice, actuatoare de supape, automatizări și utilaje specializate etc.

De exemplu, roata melcată a reductoarelor melcate de la SGR se cuplează cu mai mulți dinți, cu melcul din oțel 20CrMnTi, carburat, călit și apoi șlefuit, iar roata melc din bronz altele de înaltă performanță, aând rezistență de lungă durată la uzură lungă, eficiență lungă.

În comparație cu angrenajele melcate cilindrice cu aceleași specificații, capacitatea de încărcare și eficiența transmisiei sunt ei semnificative.  Prezintă, de asemenea, proprietăți mecanice de autoblocare a rapoartelor de transmisie ridicată, sporind efectiv performanța de siguranță a utilajelor de ridicat. Compania noastră a colaborat cu universități relevante pentru a efectua cercetări sistematice privind proiectarea, procesele de fabricație, asamblare și metode de testare, sperând să contribuie la dezvoltarea și promovarea acestei tehnologii de transmisie inventată de inginerii chinezești.

(3) Reductoare planetare

Reductoarele cu angrenaje planetare includ reductoare cu angrenaje planetare evolvente, reductoare cicloidale cu roată și reductoare cu angrenaje armonice. Dintre acestea, reductorul planetar cu evoluția este cel mai utilizat tip, cel mai matur din punct de vedere tehnologic și adaptabil industrial.

Datorită structurii sale unice de transmisie planetară, raportul minim de reducere într-o singură treaptă al unei cuții de viteze planetare este de 3, iar maximul, în general, nu depășește 10. Rapoartele de reducere comune sunt: ​​​​​​3/4/5/6/8/10. Numărul de trepte dintr-o cutie de viteze, în general, nu depășește 3, dar unele cuții de viteze personalizate pot realiza 4 trepte de reducere.

În comparație cu alte reductoare de viteze, reductoarele planetare oferă avantaje precum rigiditate ridicată, precizie ridicată, eficiență ridicată a transmisiei, cuplu mare, dimensiune compactă, împărțire a puterii, angrenare cu mai mulți dinți, durată lungă de viață și funcționare lină. În plus, reductoarele planetare sunt instalate în mare parte pe motoarele pas cu pas și servomotoarele pentru a reduce viteza, a crește cuplul și a potrivi inerția. Sunt pe scară largă în domenii de bază, cum ar fi automatizarea industrială, mașinile de precizie, echipamentele energetice noi, mașinile de construcție și echipamentele de producție de ultimă generație.

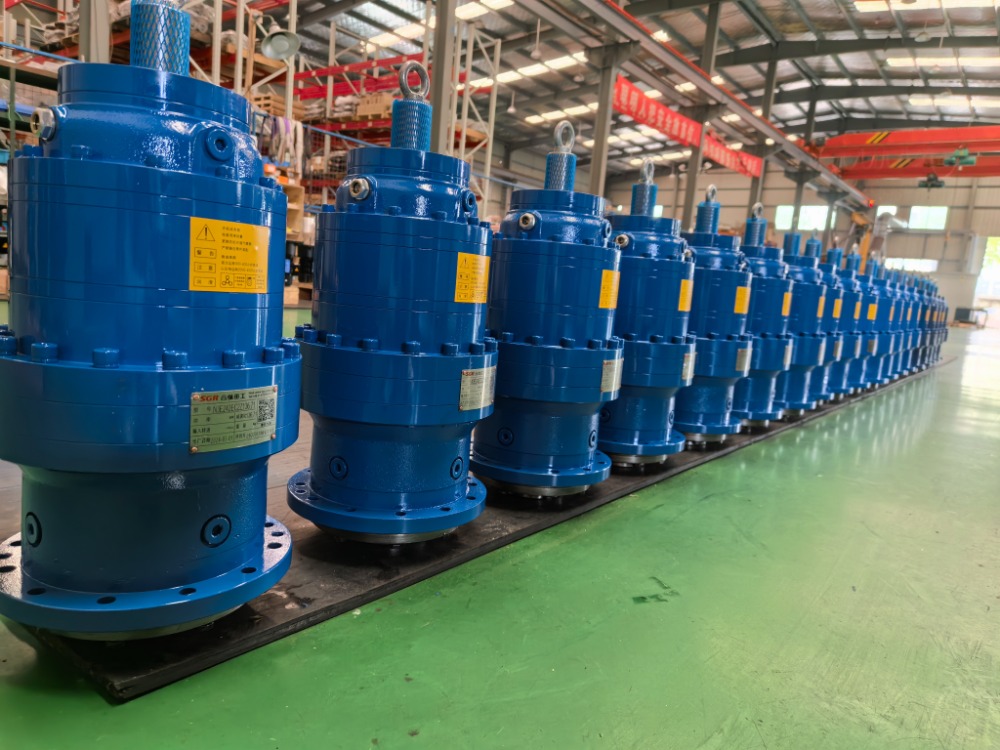

De exemplu, reductoarele planetare de la SGR au angrenaje din oțel 20CrMnTi, care sunt carburate, stinse și apoi șlefuite cu precizie.  Ele oferă avantaje precum împărțirea sarcinii cu mai mulți dinți, funcționare lină și fiabilă și eficiență mecanică ridicată.

Produsul este poziționat ca „înlocuitor pentru reduceri importate de produse similare” (poate înlocui similare de la schimbarea străină precum Brevini, Dynamic, Ross și Bonfiglioli).  Conceptul său de design și tehnologia de fabricație sunt la egalitate cu standardele internaționale. Datorită serviciului localizat și a unui raport favorabil preț-performanță, a câștigat recunoașterea utilizatorilor din diverse domenii industriale, inclusiv mașini de construcții, echipamente auxiliare marine, mașini de minerit și mașini textile și de imprimare. (Autor, SGR, Angie Zhang)
